Socket LGA1151: supporta CPU Core di 8ª/9ª generazione e serie E-2100/E2200.Se desideri utilizzare la funzione Vpor, verifica se la tua CPU supporta Vpro.

Se si sceglie l’opzione che prevede l’inclusione di RAM o CPU, verranno utilizzati sia la CPU che la RAM, ma la qualità è buona.

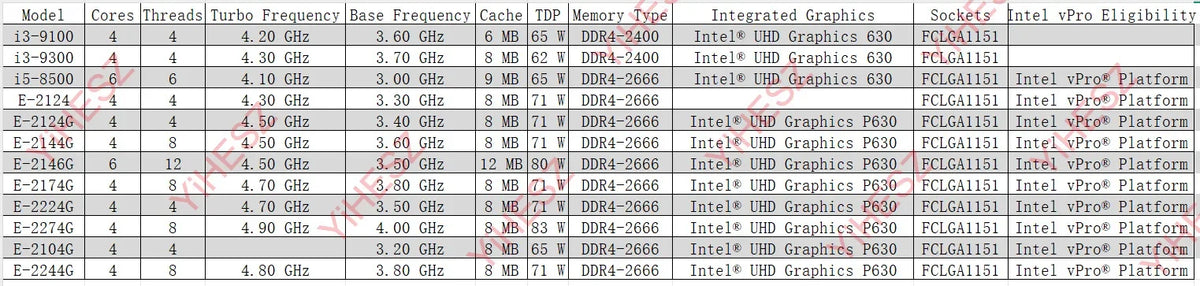

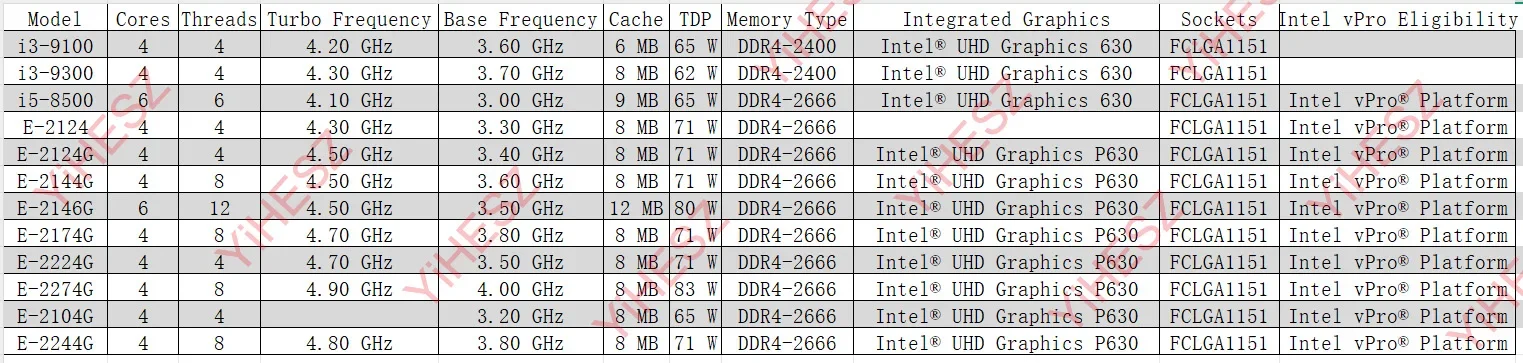

Le CPU i3 9100 e i3 9300 non supportano la tecnologia VPro e sono compatibili solo con RAM fino a 2400 MHz.La preghiamo di confermare la sua scelta prima di effettuare l'ordine.

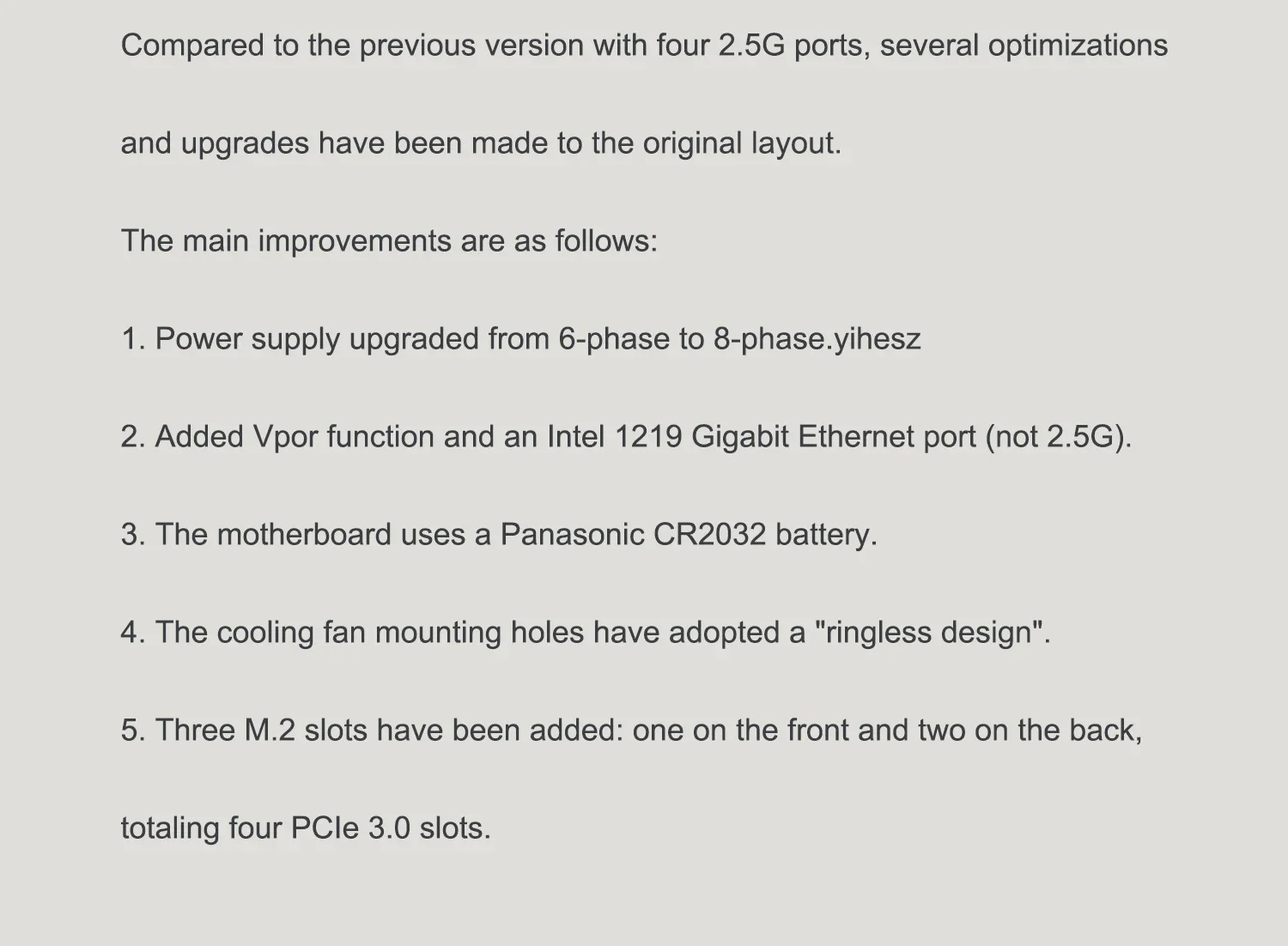

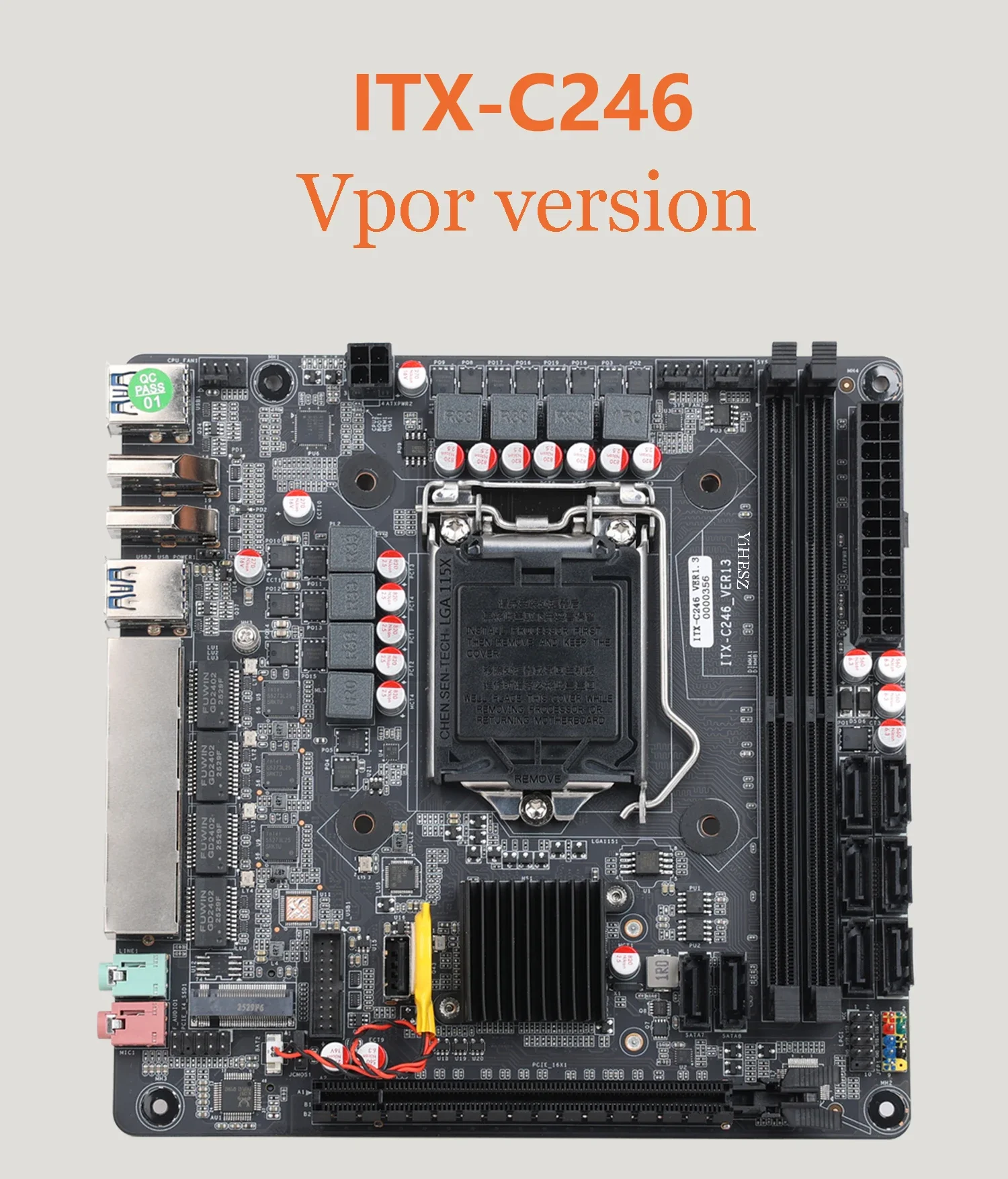

Rispetto alla versione precedente, dotata di quattro porte 2.5G, sono state apportate diverse ottimizzazioni e aggiornamenti alla configurazione originale.

I principali miglioramenti sono i seguenti:

1.L'alimentazione è stata aggiornata da 6 fasi a 8 fasi.

2.Aggiunta la funzione Vpro e un porto Ethernet Gigabit Intel i219 (non 2.5G).

3.La scheda madre utilizza una batteria Panasonic CR2032.

4.I fori di montaggio della ventola di raffreddamento presentano un design senza anello.

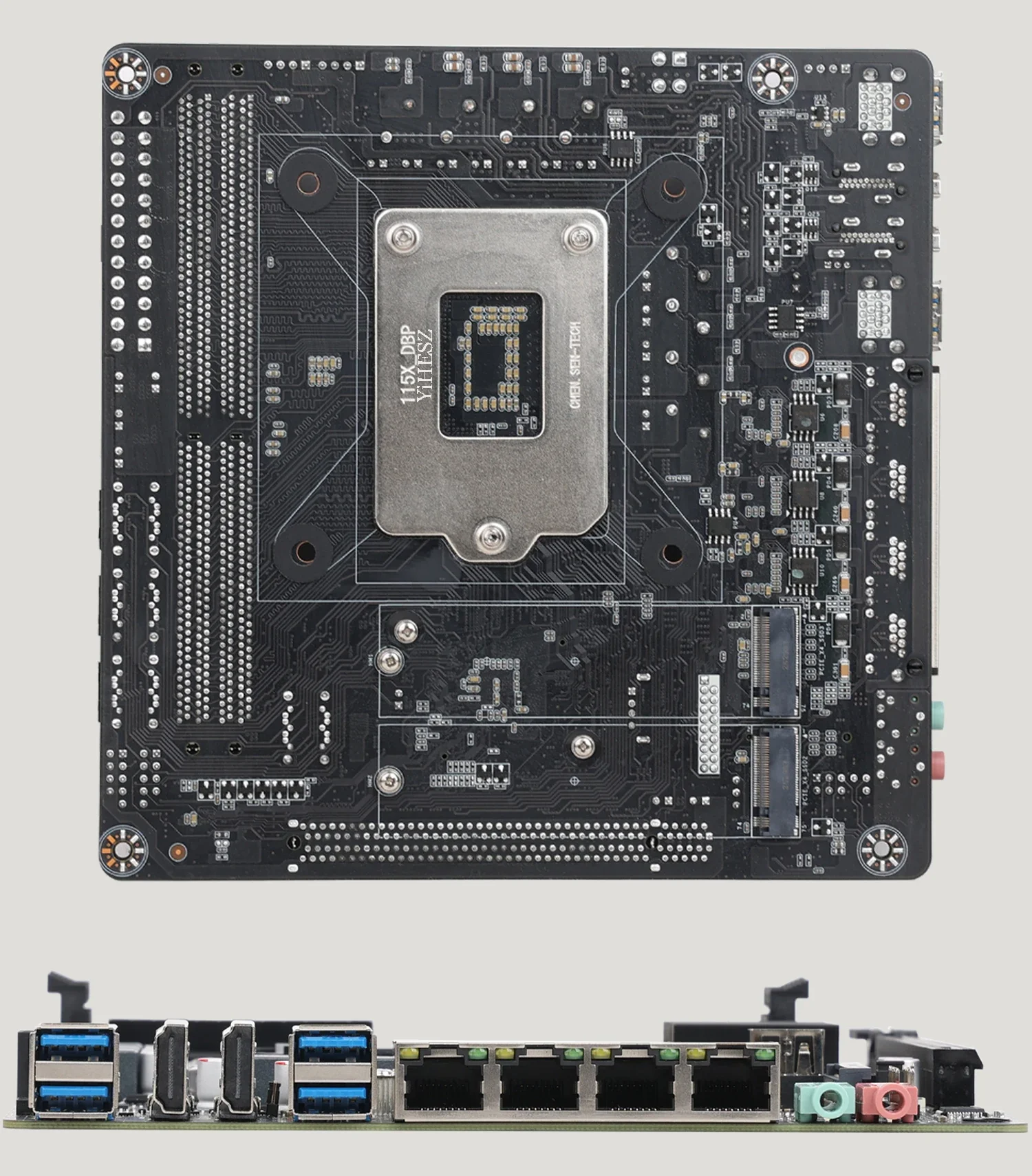

5.Sono stati aggiunti tre slot M.2: uno nella parte anteriore e due nella parte posteriore, per un totale di quattro slot PCIe 3.0.

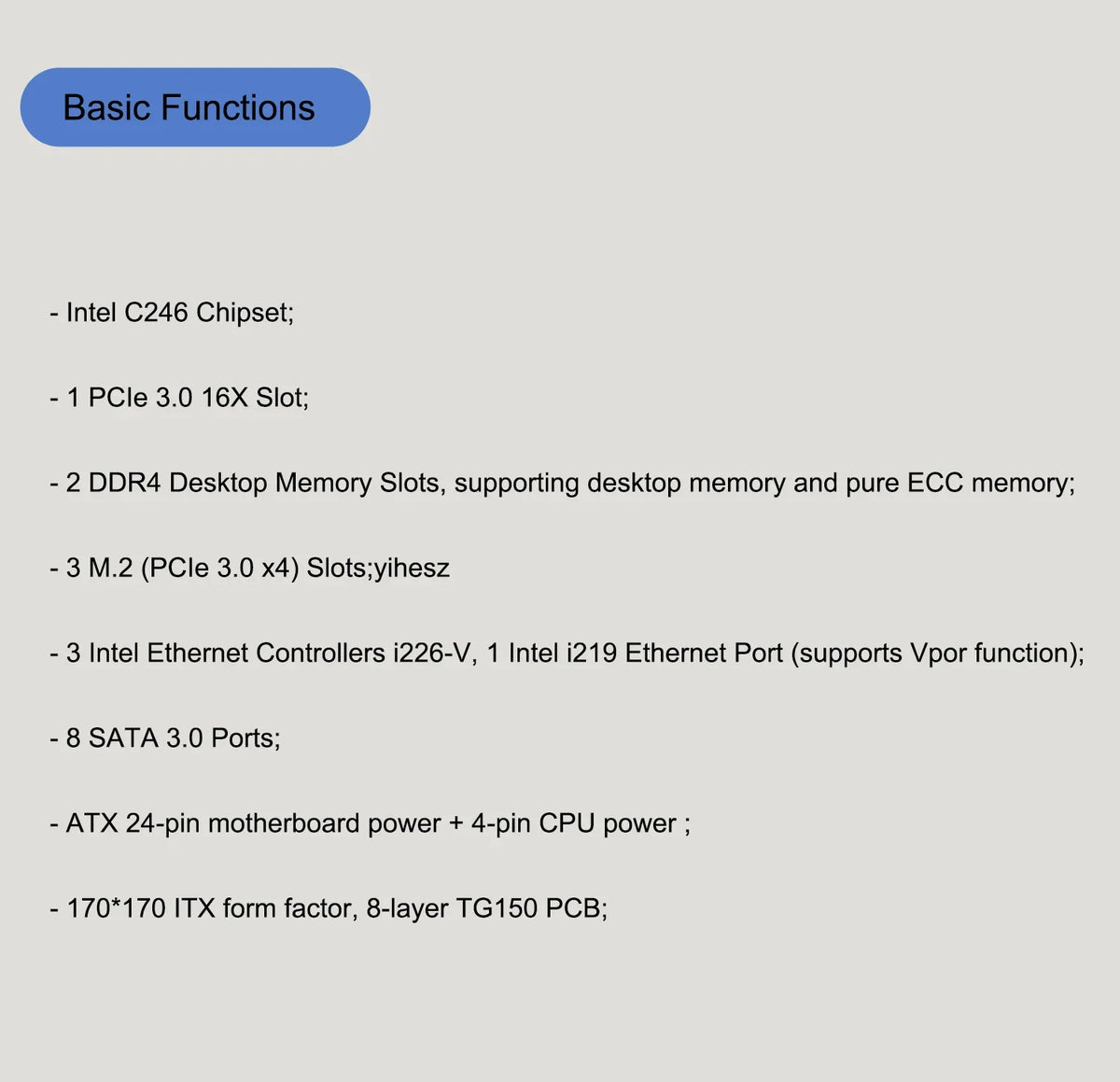

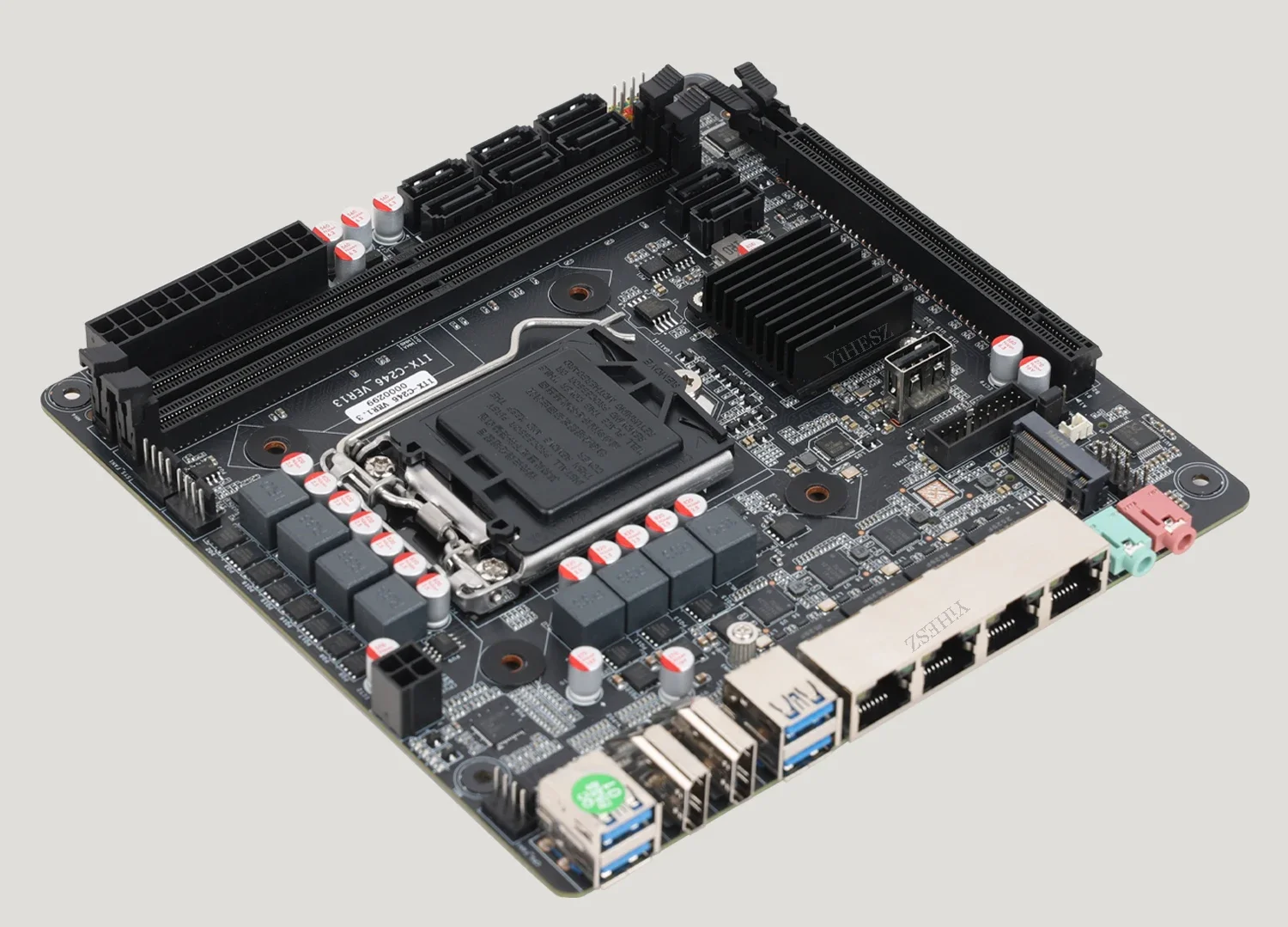

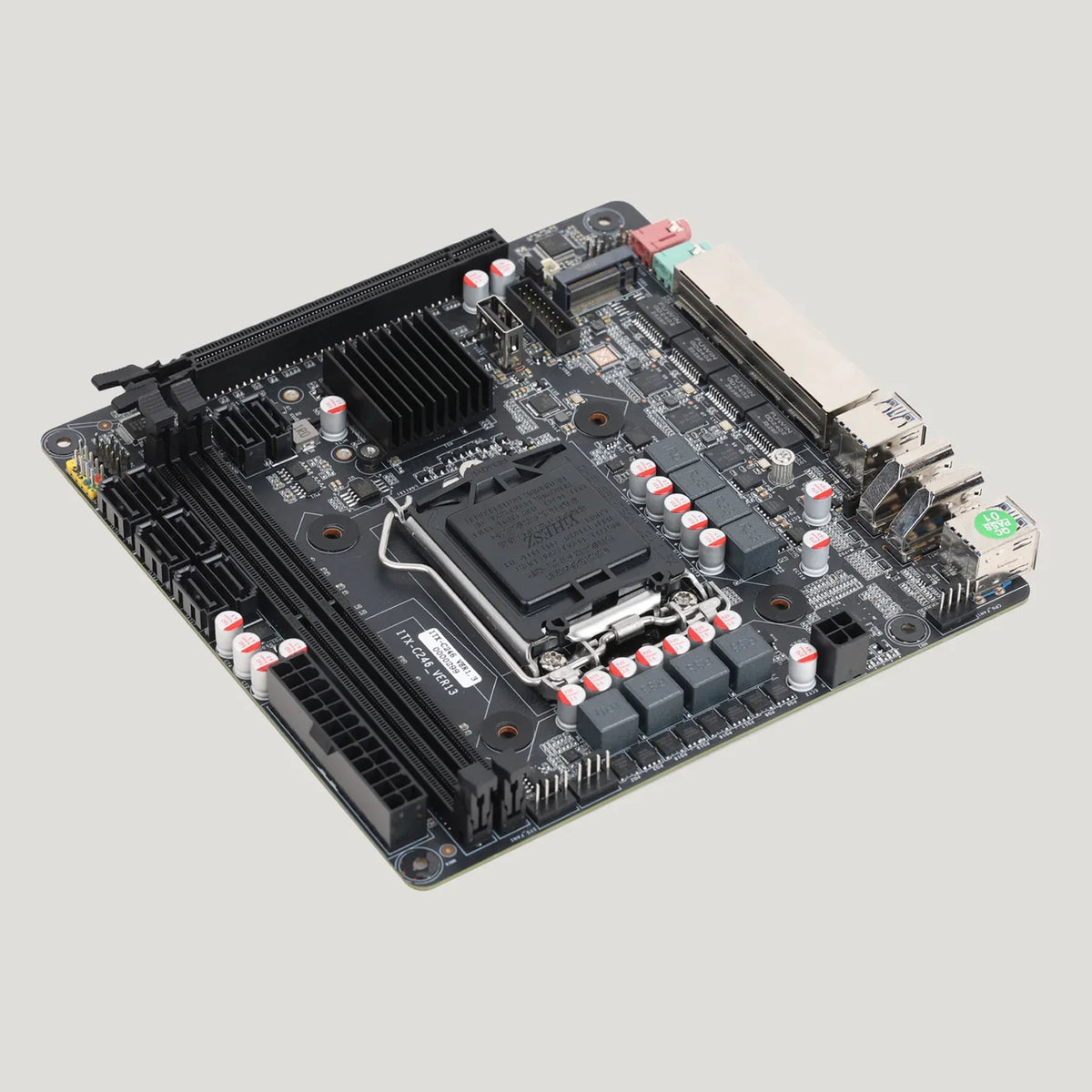

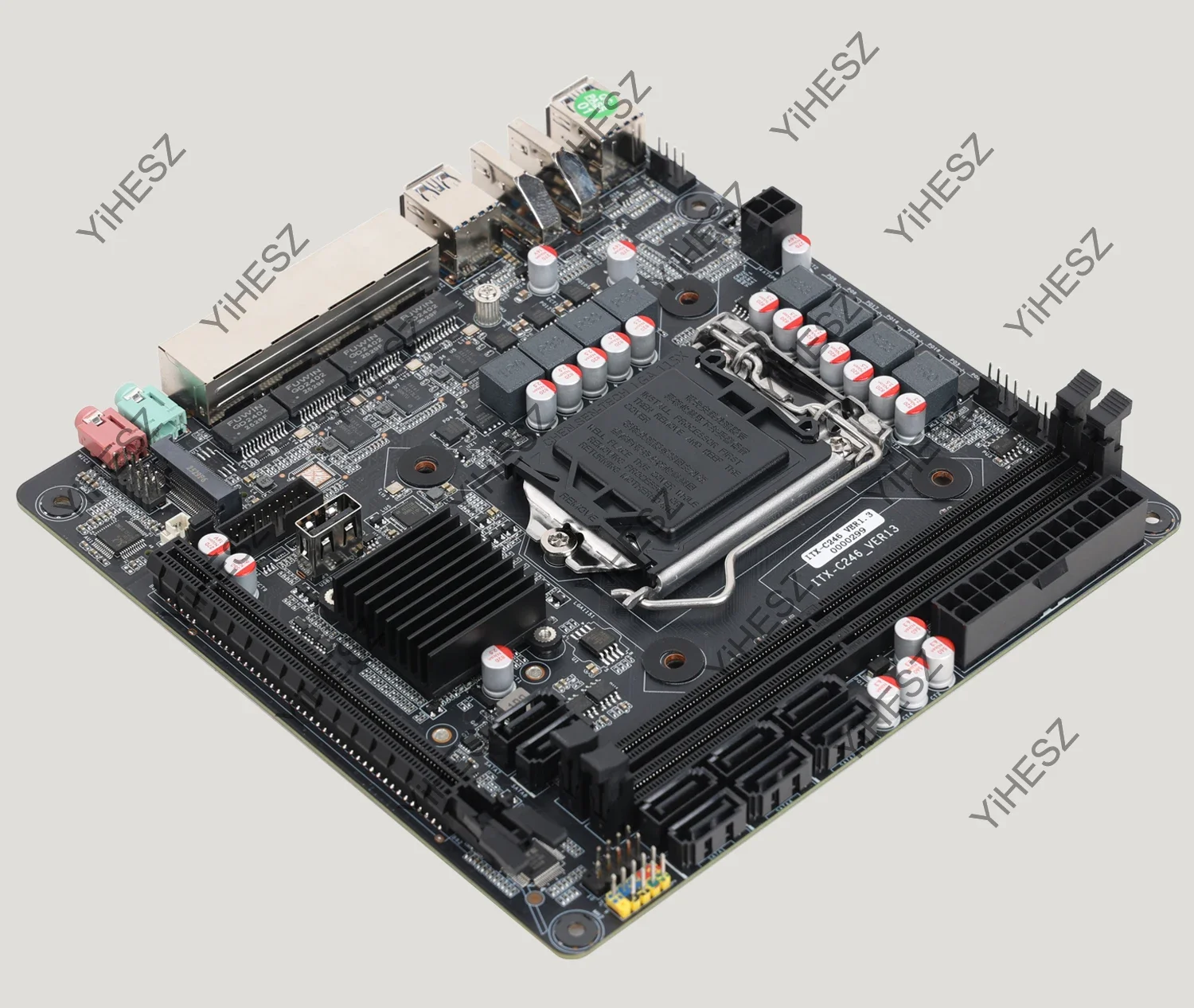

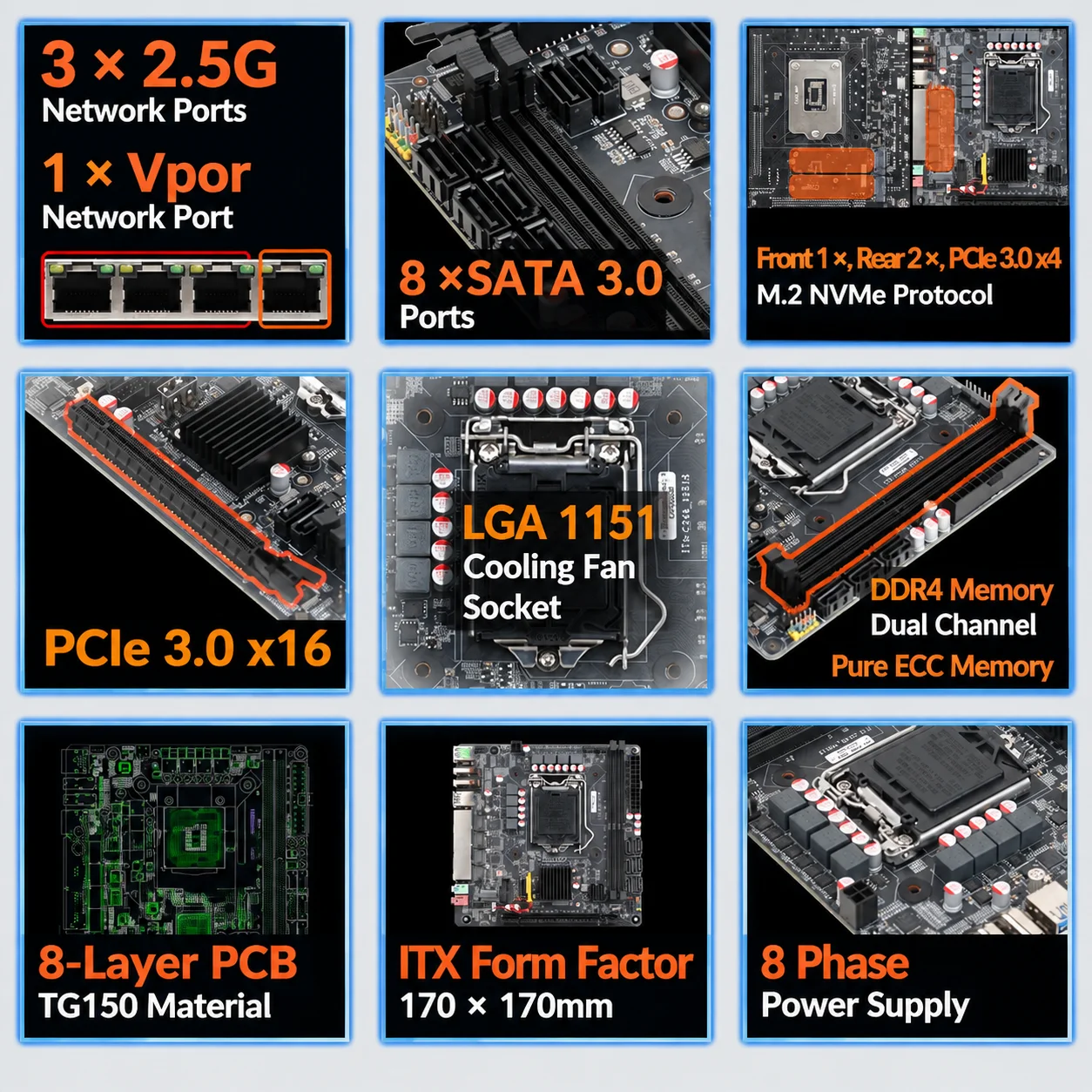

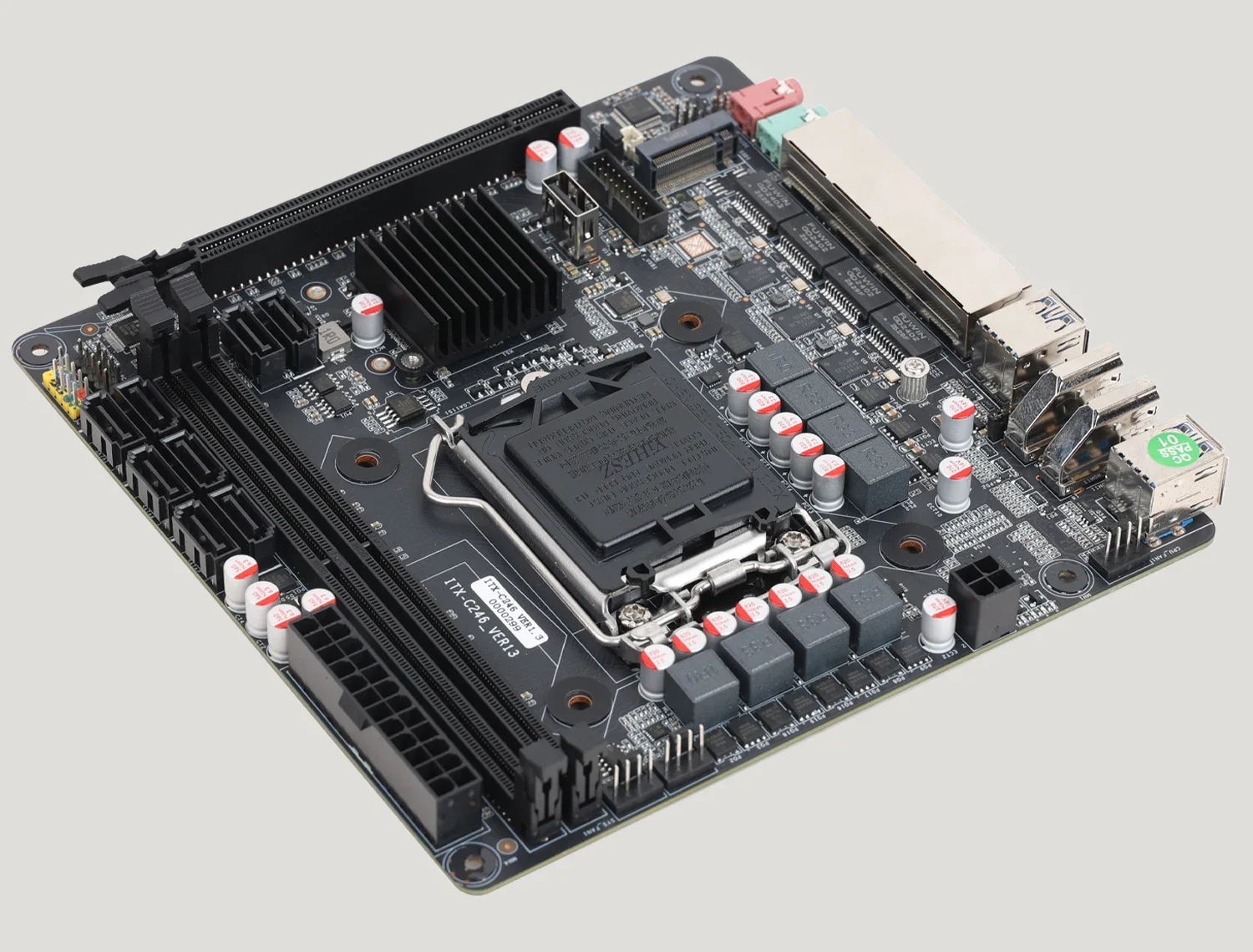

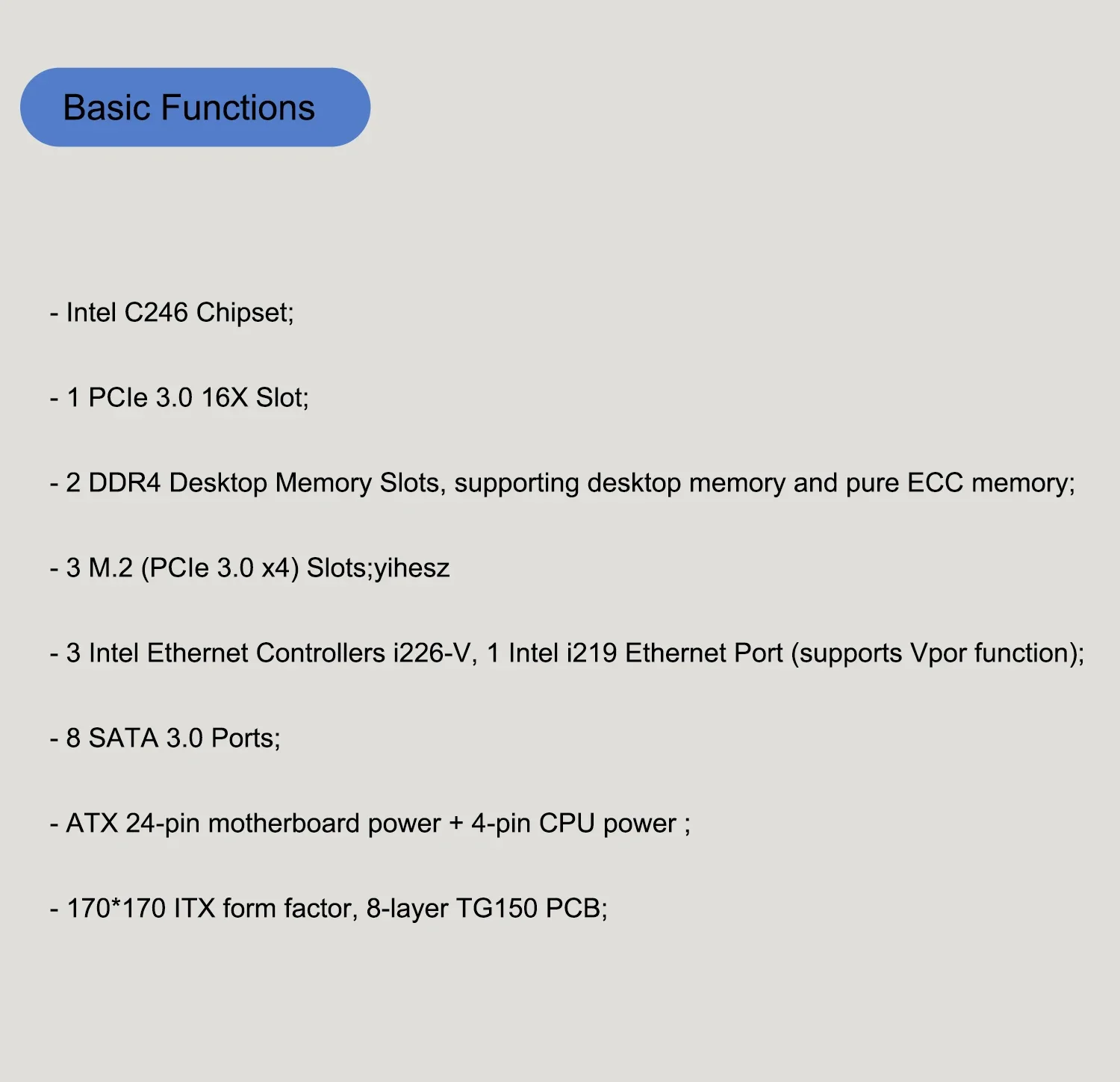

Funzioni di base:

- Chipset Intel C246;

- 1 slot PCIe 3.0 16X;

- 2 slot di memoria DDR4 per desktop, YHiESZ supporta memoria per desktop e memoria ECC pura;

- 3 slot M.2 (PCIe 3.0 x4);

- 3 controller Ethernet Intel i226-V, 1 porta Ethernet Intel i219 (supporta la funzione Vpor);

- 8 porte SATA 3.0;

- Alimentazione scheda madre ATX a 24 pin + alimentazione CPU a 4 pin;

- Formato ITX 170*170, PCB a 8 strati TG150;

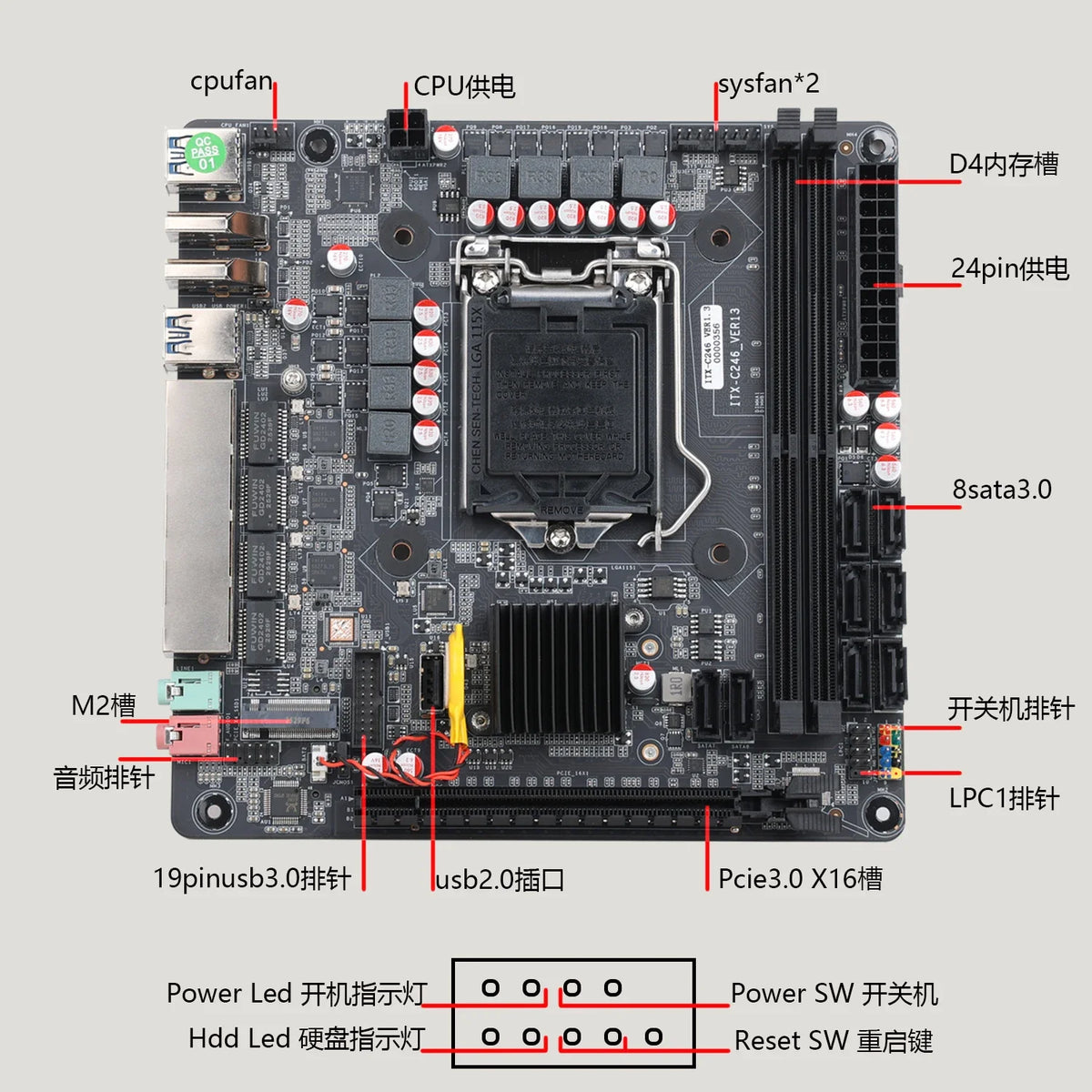

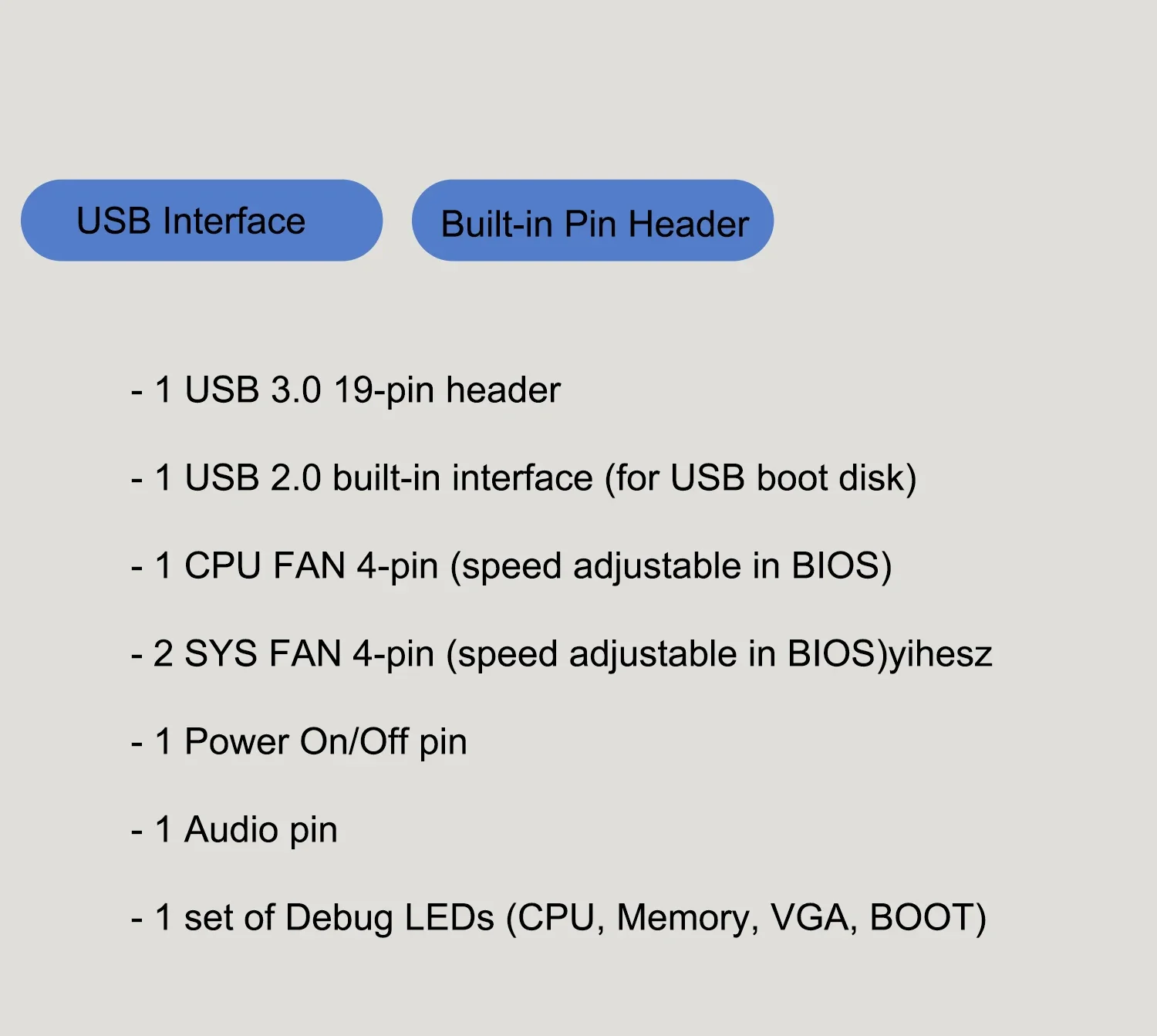

Interfaccia USB/Connettore a pin integrato

- 1 connettore USB 3.0 a 19 pin

- 1 interfaccia USB 2.0 integrata (per disco di avvio USB)

- 1 ventola CPU a 4 pin (velocità regolabile nel BIOS)

- 2 ventole SYS a 4 pin (velocità regolabile nel BIOS)

- 1 pin di accensione/spegnimento

- 1 pin audio

- 1 set di LED di debug (CPU, Memoria, VGA, BOOT)yihesz

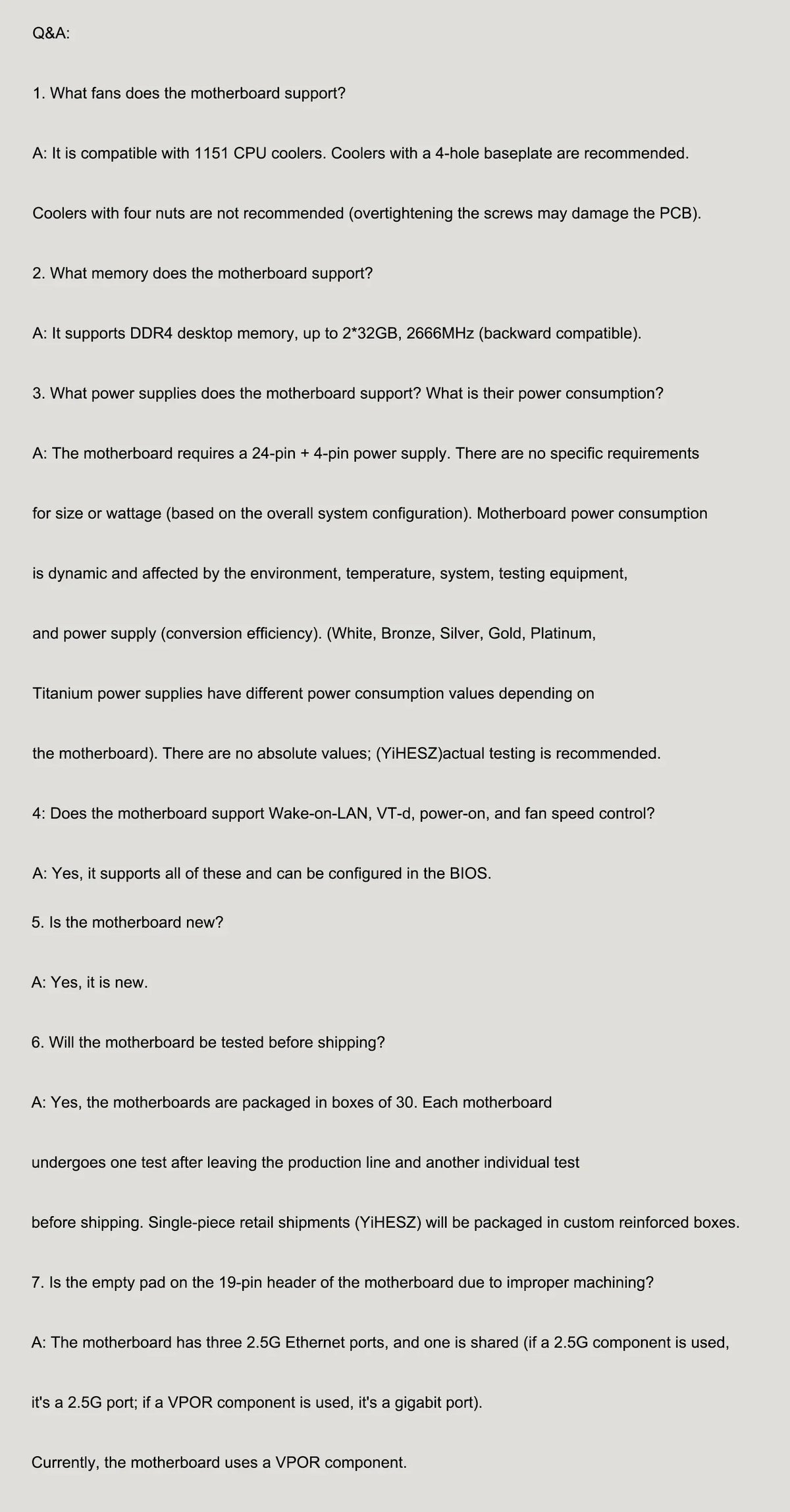

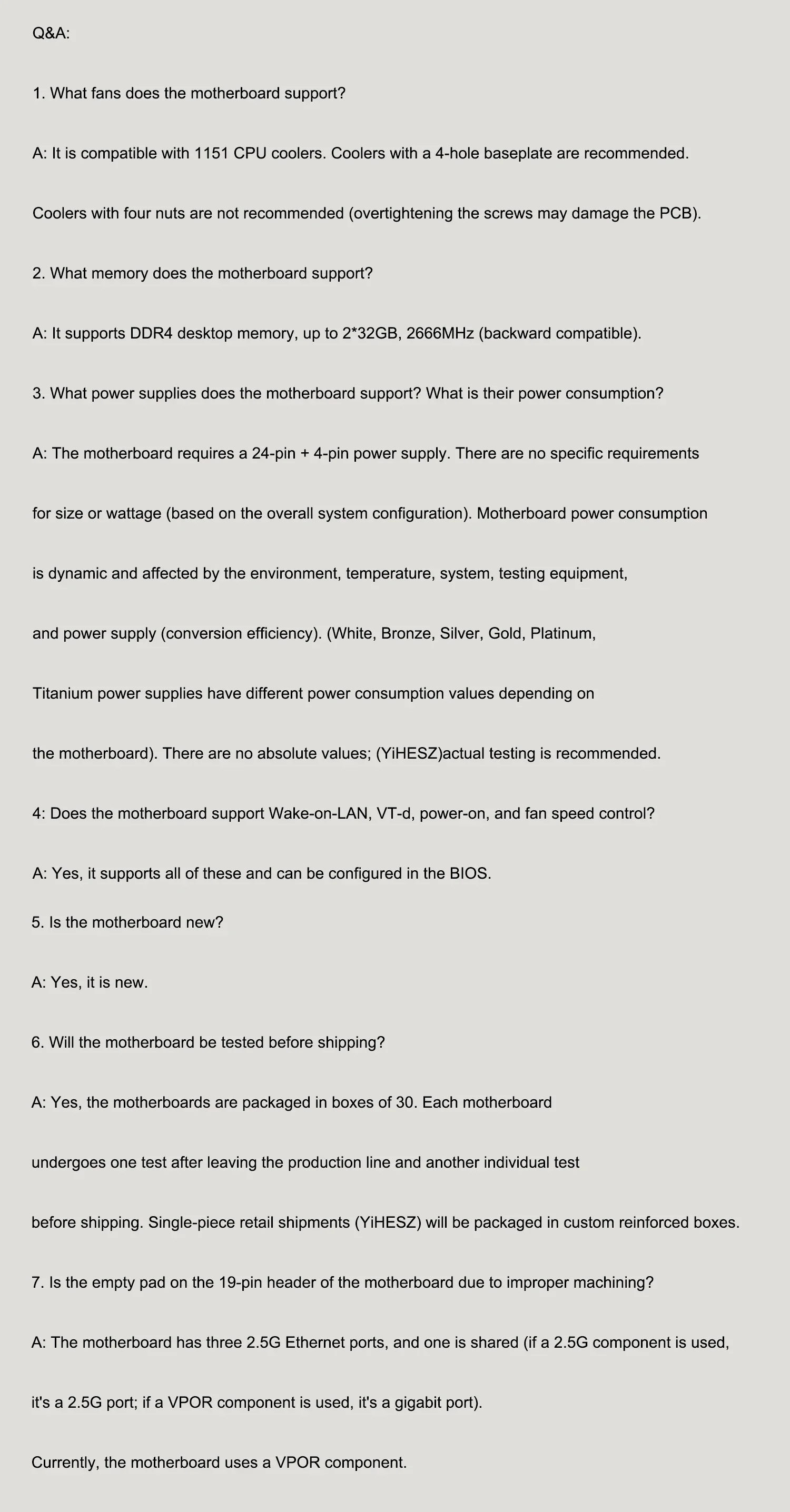

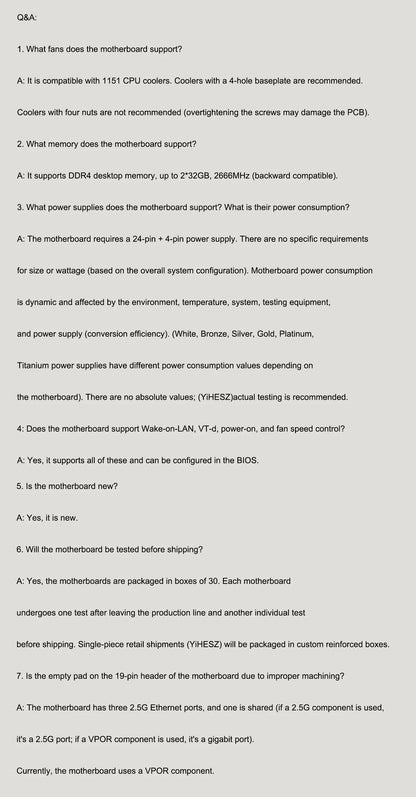

Domande e risposte:

1.Quali tipi di ventole supporta la scheda madre?

A: È compatibile con i dissipatori di calore per CPU 1151.Si consiglia l'uso di dissipatori di calore dotati di una piastra di base con 4 fori.Non si consiglia l’uso di dissipatori di calore dotati di quattro dadi (eccessiva tensione delle viti potrebbe danneggiare il circuito stampato).

2.Quali tipi di memoria supporta la scheda madre?

A: Supporta la memoria DDR4 per PC desktop, fino a 2*32GB, 2666MHz (compatibile con versioni precedenti).

3.Quali tipi di alimentatori supporta la scheda madre?Qual è il loro consumo energetico?

A: La scheda madre richiede un alimentatore con connettore a 24 pin + 4 pin.Non ci sono requisiti specifici per quanto riguarda le dimensioni o la potenza (questi dipendono dalla configurazione complessiva del sistema).Il consumo energetico della scheda madre è variabile e dipende dall’ambiente, dalla temperatura, dal sistema, dalle apparecchiature di test e dall’alimentatore (efficienza di conversione).Le alimentazioni White, Bronze, Silver, Gold, Platinum e Titanium hanno valori di consumo energetico diversi a seconda della scheda madre.Non esistono valori assoluti; si raccomanda di effettuare dei test concreti.

4: La scheda madre supporta Wake-on-LAN, VT-d, accensione e controllo della velocità delle ventole?

R: Sì, supporta tutte queste funzionalità e può essere configurata nel BIOS.

5.La scheda madre è nuova?

A: Sì, è nuovo.

6.La scheda madre verrà testata prima della spedizione?

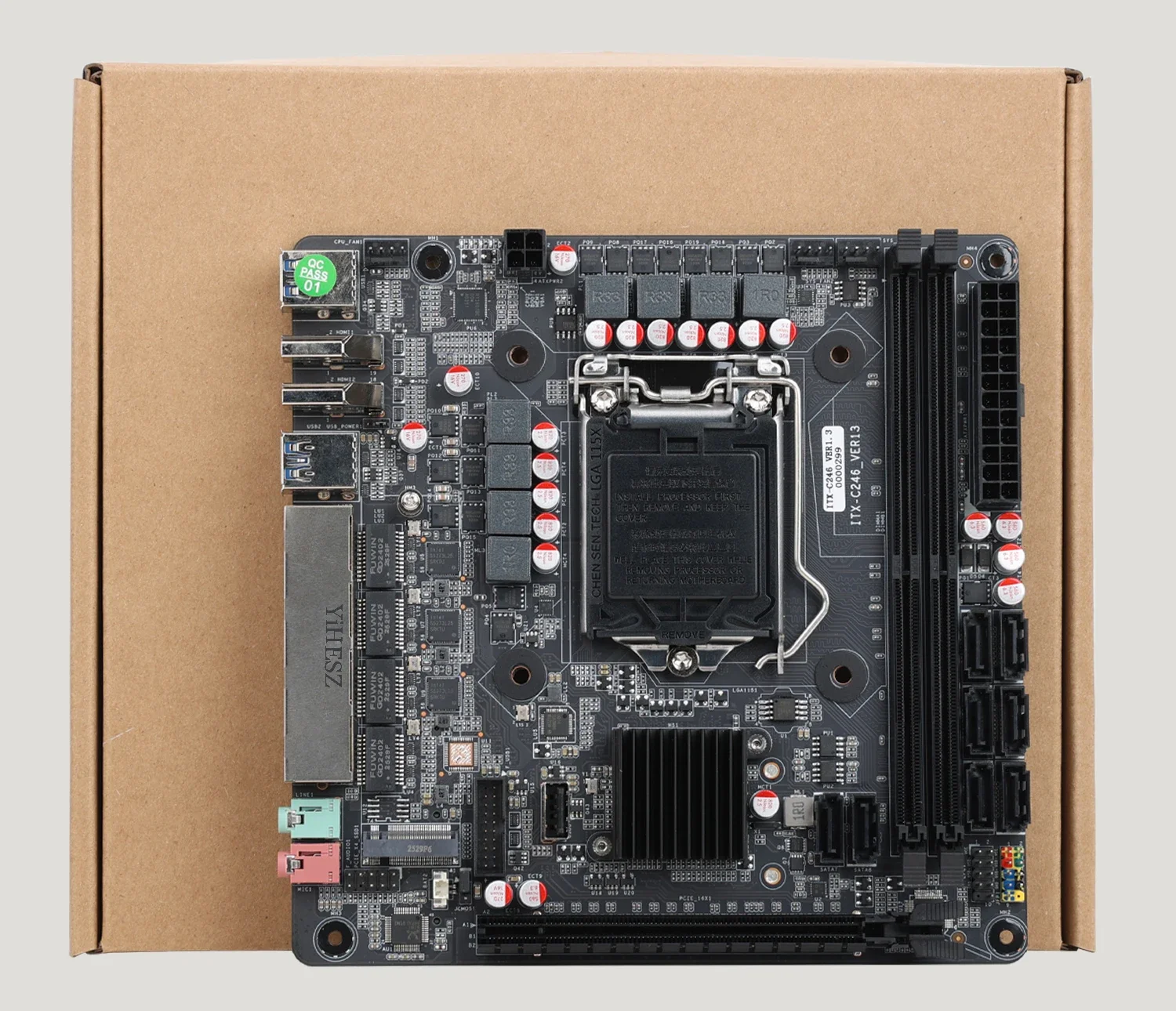

A: Sì, le schede madri sono confezionate in scatole da 30.Ogni scheda madre viene sottoposta a un test dopo essere uscita dalla linea di produzione e a un ulteriore test individuale prima della spedizione.Le spedizioni al dettaglio di singoli pezzi saranno confezionate in scatole rinforzate su misura.

7.Il motivo per cui il contatto vuoto si trova sul connettore a 19 pin della scheda madre è dovuto a una lavorazione non corretta?yihesz

A: La scheda madre dispone di tre porte Ethernet 2.5G, di cui una è condivisa (se viene utilizzato un componente 2.5G, si tratta di una porta 2.5G; se viene utilizzato un componente Vpro, si tratta di una porta gigabit). Attualmente, la scheda madre utilizza un componente VPOR.
