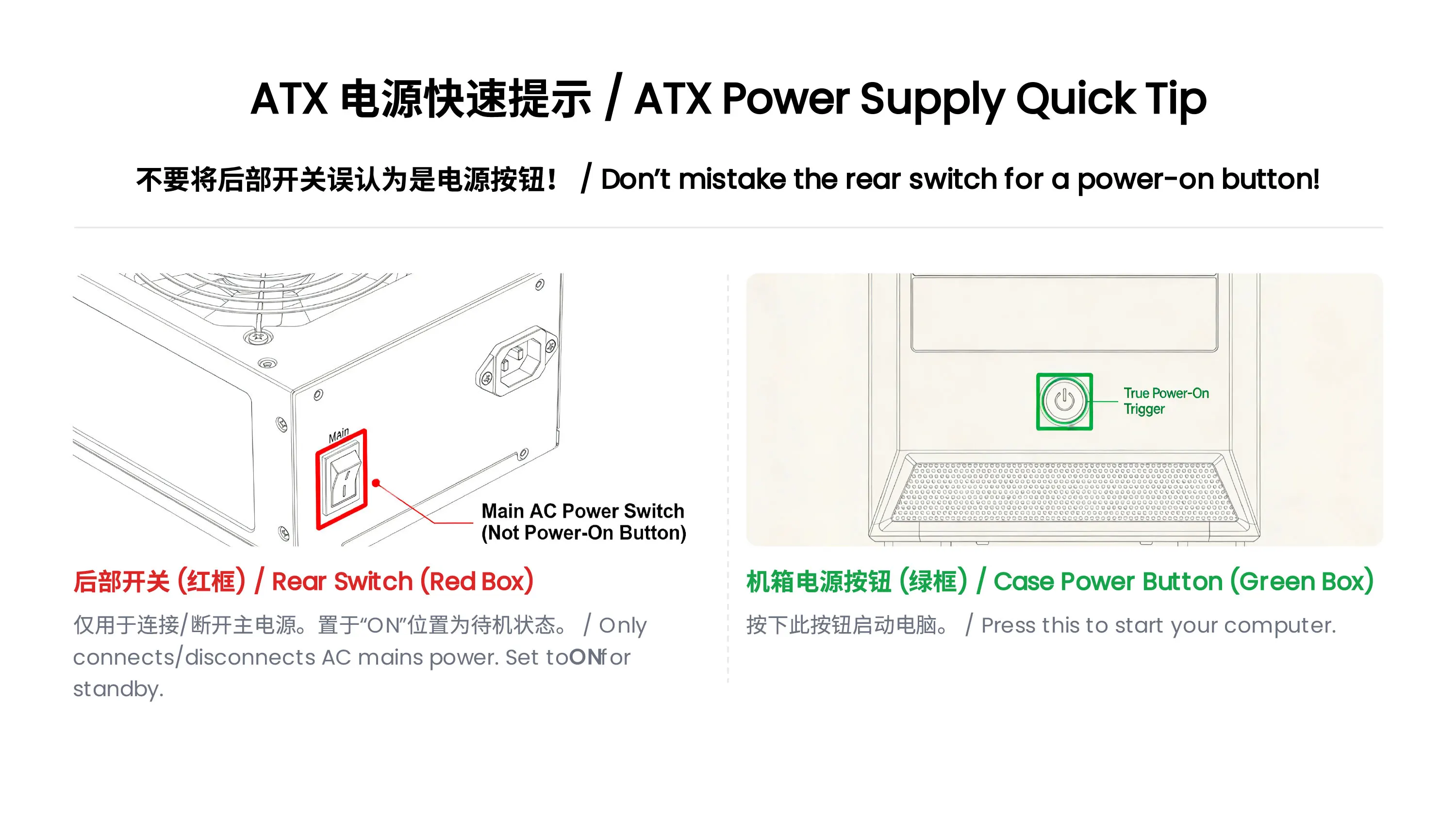

Interruttore posteriore dell'alimentatore ATX: cosa fa effettivamente

Perché il mio alimentatore ATX non si accende quando attivo l'interruttore posteriore?

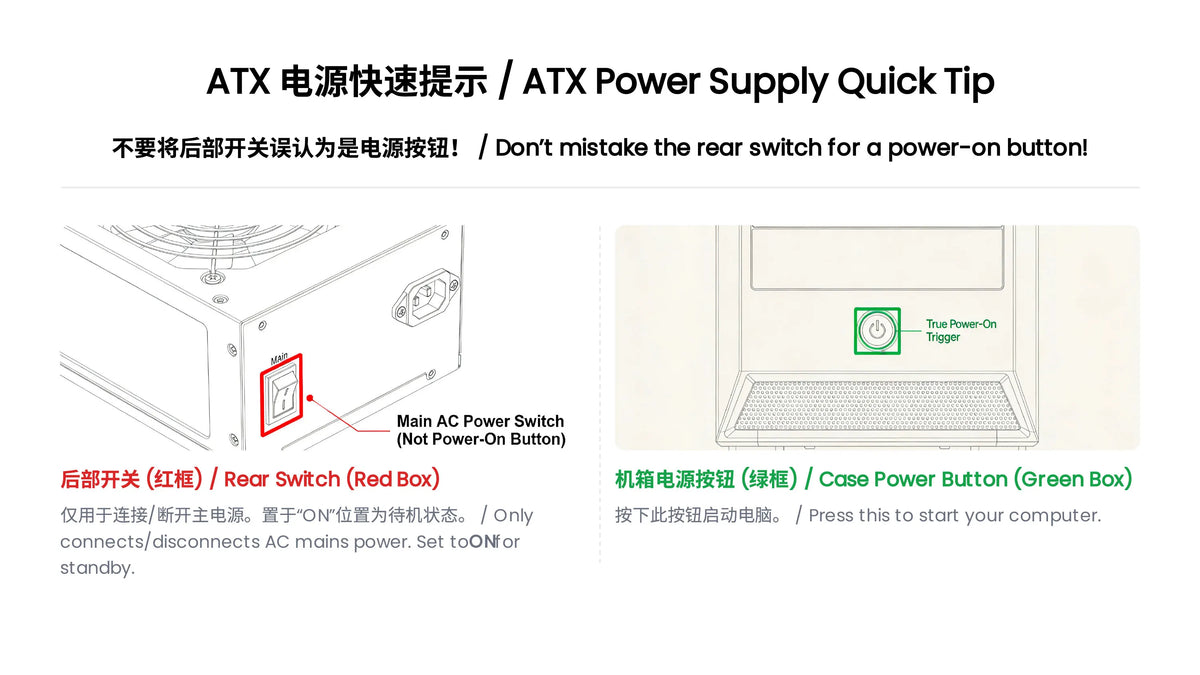

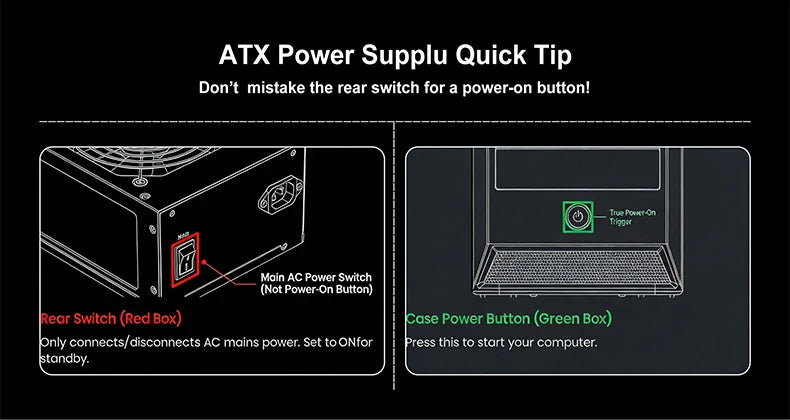

Molti utenti considerano erroneamente l'interruttore posteriore dell'alimentatore ATX come il pulsante di accensione.In effetti, la sua funzione e il corretto metodo di avvio sono i seguenti:
Funzione dell'interruttore posteriore: Controlla esclusivamente la connessione/disconnessione dell'alimentazione di rete AC.
Quando impostato su ON: L'alimentatore è collegato alla rete elettrica e entra in uno stato di standby a basso consumo, in attesa del segnale di avvio dalla scheda madre.
Quando impostato su OFF: L'alimentazione è completamente disconnessa dalla rete elettrica e non viene fornita energia a nessun componente.
Fasi di Avvio Corrette:
Fase 1: Posizionare l'interruttore posteriore su ON e collegare il cavo di alimentazione.
Fase 2: Premere il pulsante di accensione sul case del computer.
Fase 3: La scheda madre invia un segnale di avvio all'alimentatore, che a sua volta inizia a erogare energia a tutti i componenti hardware (scheda madre, CPU, ecc.).).
Avvertimento: L'accensione e lo spegnimento frequenti dell'interruttore posteriore possono causare picchi di tensione e danneggiare l'alimentatore o la scheda madre.

Guida alla Risoluzione dei Problemi dell'Alimentatore ATX DOA (Dead on Arrival)

Cosa devo fare se il mio alimentatore ATX è arrivato difettoso e non funziona affatto?

Se il tuo alimentatore ATX non funziona al momento della ricezione, segui questi passaggi per la risoluzione dei problemi prima di contattare il servizio clienti:
Controlla prima l'interruttore posteriore.
Verificare che l'interruttore dell'aria condizionata posteriore sia impostato sulla posizione ON.L'alimentatore non può entrare in modalità standby se l'interruttore è in posizione OFF.
Verifica la connessione di alimentazione
Collega il cavo di alimentazione a una presa a muro diversa (evita le multiprese con protezione da sovraccarico per escludere problemi con la presa).

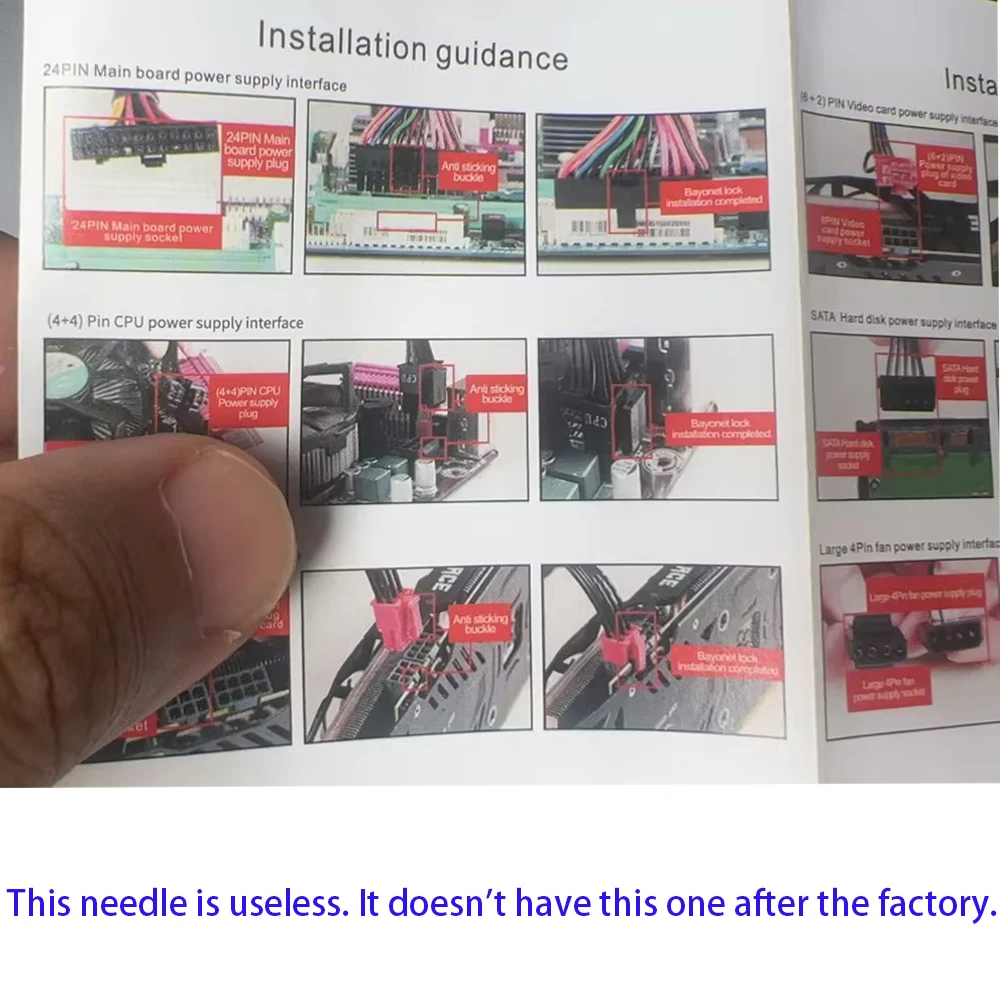

Assicurarsi che il connettore di alimentazione a 24 pin della scheda madre e il connettore di alimentazione a 4/8 pin della CPU siano completamente inseriti e bloccati.
Verificare la presenza di cortocircuiti
Assicurati che non ci siano viti allentate o detriti metallici all'interno della custodia che potrebbero causare un corto circuito (un corto circuito potrebbe attivare il meccanismo di protezione dell'alimentatore e impedirne l'accensione).
Fornire informazioni dettagliate sul guasto
Se l'alimentazione continua a non funzionare, si prega di registrare:
Un video che mostra la posizione dell'interruttore posteriore, la connessione del cavo di alimentazione e il risultato della pressione del pulsante di accensione della custodia.

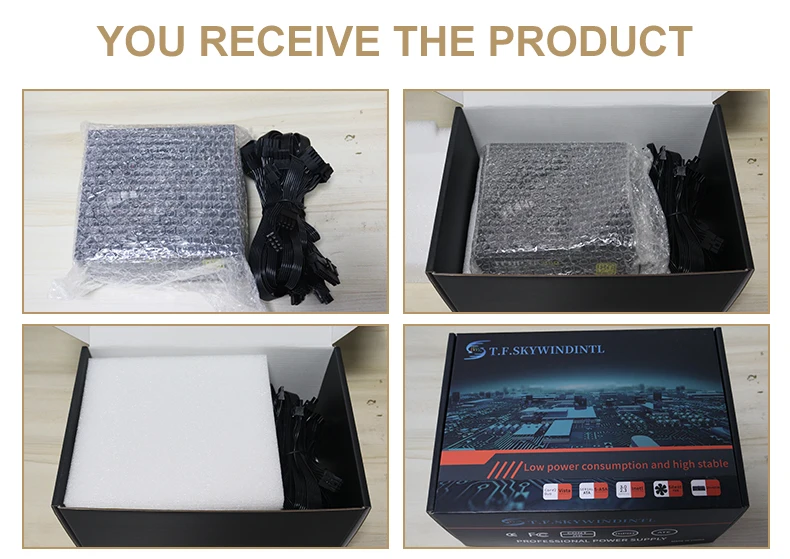

Foto dell'aspetto dell'alimentatore e dei pin del connettore (per verificare eventuali danni durante la spedizione).

Avvertimento

Istruzioni di Avvertimento per l'Interruttore Selettore di Tensione
AVVERTENZA: Questo apparecchio è dotato di un selettore di tensione 110V/220V.Il funzionamento della commutazione della tensione è direttamente correlato alla sicurezza delle apparecchiature e alla sicurezza personale degli utenti.È fondamentale seguire rigorosamente i requisiti di questa istruzione per l'operazione; qualsiasi operazione non autorizzata è severamente vietata!
Quando l'apparecchiatura è collegata a un'alimentazione di 220V, se l'interruttore selettore di tensione viene erroneamente impostato sulla posizione 110V, il circuito interno dell'apparecchiatura sopporterà una corrente molto superiore al valore nominale a causa dell'incompatibilità di tensione.Ciò causerà immediatamente un sovraccarico del circuito, provocando un forte surriscaldamento dei componenti, che a sua volta porterà alla fumata dell'apparecchiatura e, nei casi più gravi, a un'esplosione diretta.Ciò potrebbe causare gravi incidenti di sicurezza come incendi e scosse elettriche per l'ambiente circostante e il personale.
Per garantire il funzionamento sicuro e stabile dell'apparecchiatura ed evitare rischi per la sicurezza, assicurati di verificare che la tensione di ingresso dell'alimentatore sia compatibile con la posizione dell'interruttore selettore di tensione prima di collegarlo all'alimentazione: quando si collega a un'alimentazione da 220V, l'interruttore deve essere impostato sulla posizione 220V.Quando si collega a un'alimentazione a 110V, l'interruttore deve essere impostato sulla posizione 110V.Si prega di controllare attentamente prima dell'operazione e di accendere l'alimentazione solo dopo la conferma.
Qualsiasi danno alle apparecchiature, incidente di sicurezza e relativa perdita causati dalla violazione di questa istruzione di avvertimento e dall'operazione errata dell'interruttore selettore di tensione saranno interamente a carico della persona che ha eseguito l'operazione non autorizzata.

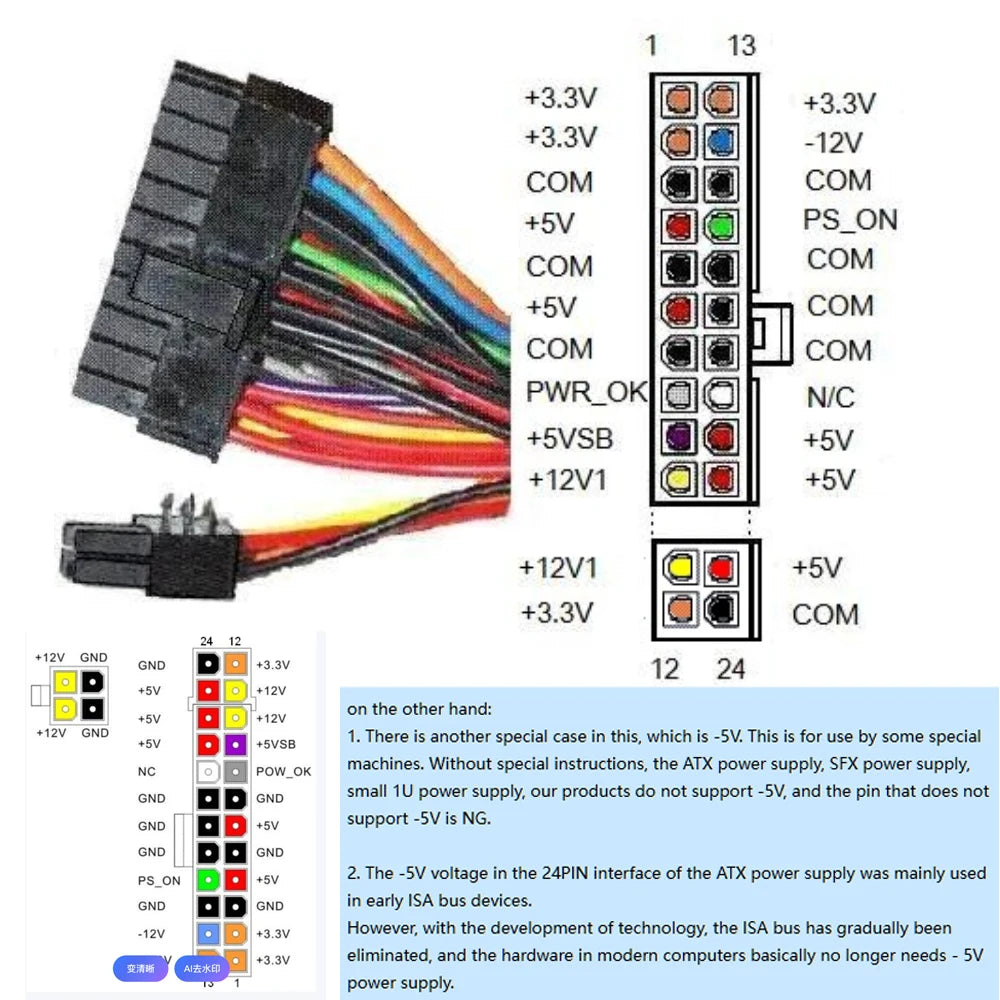

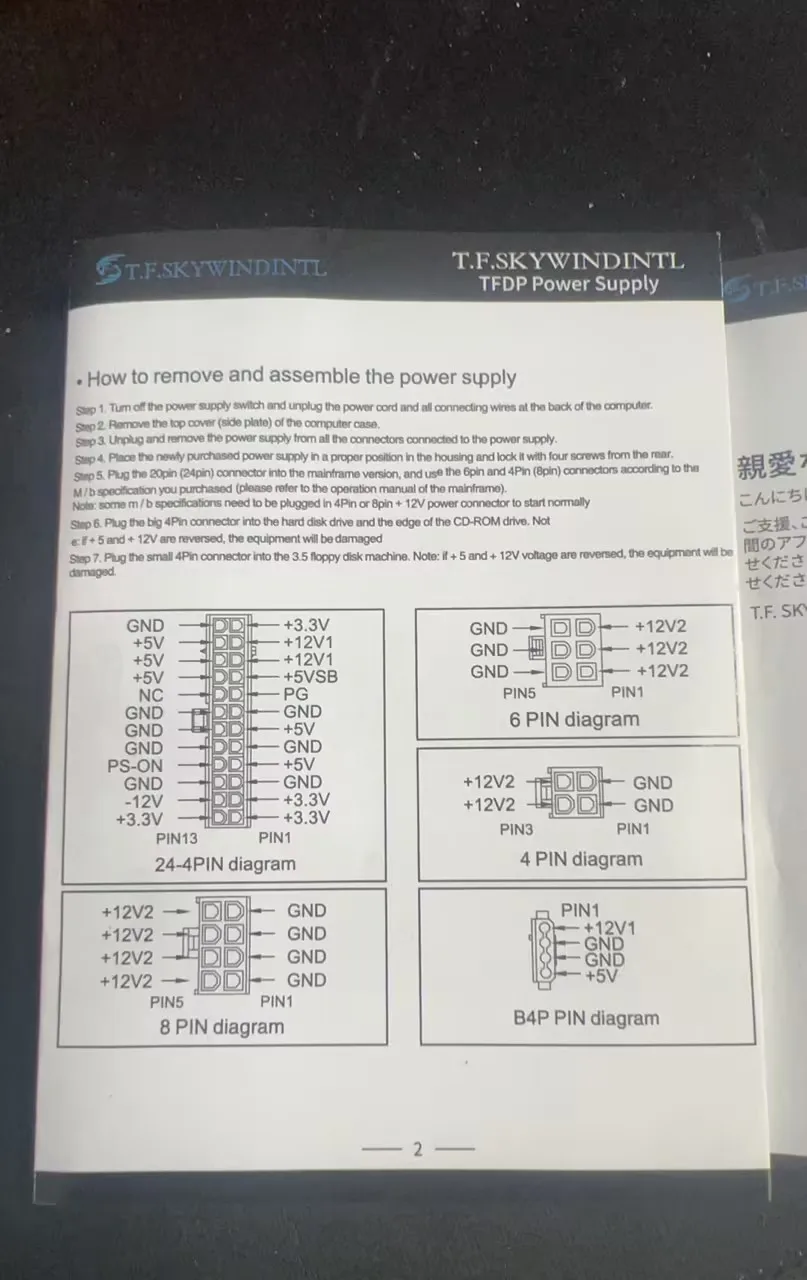

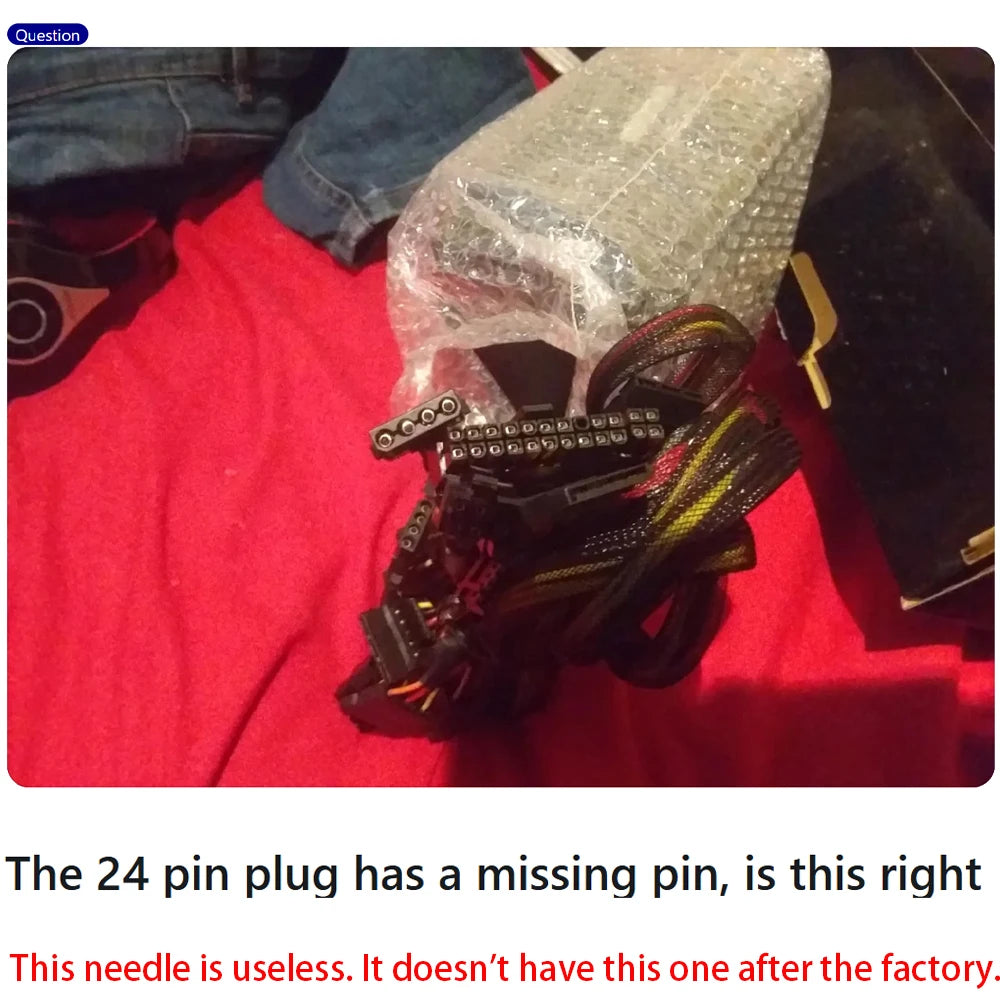

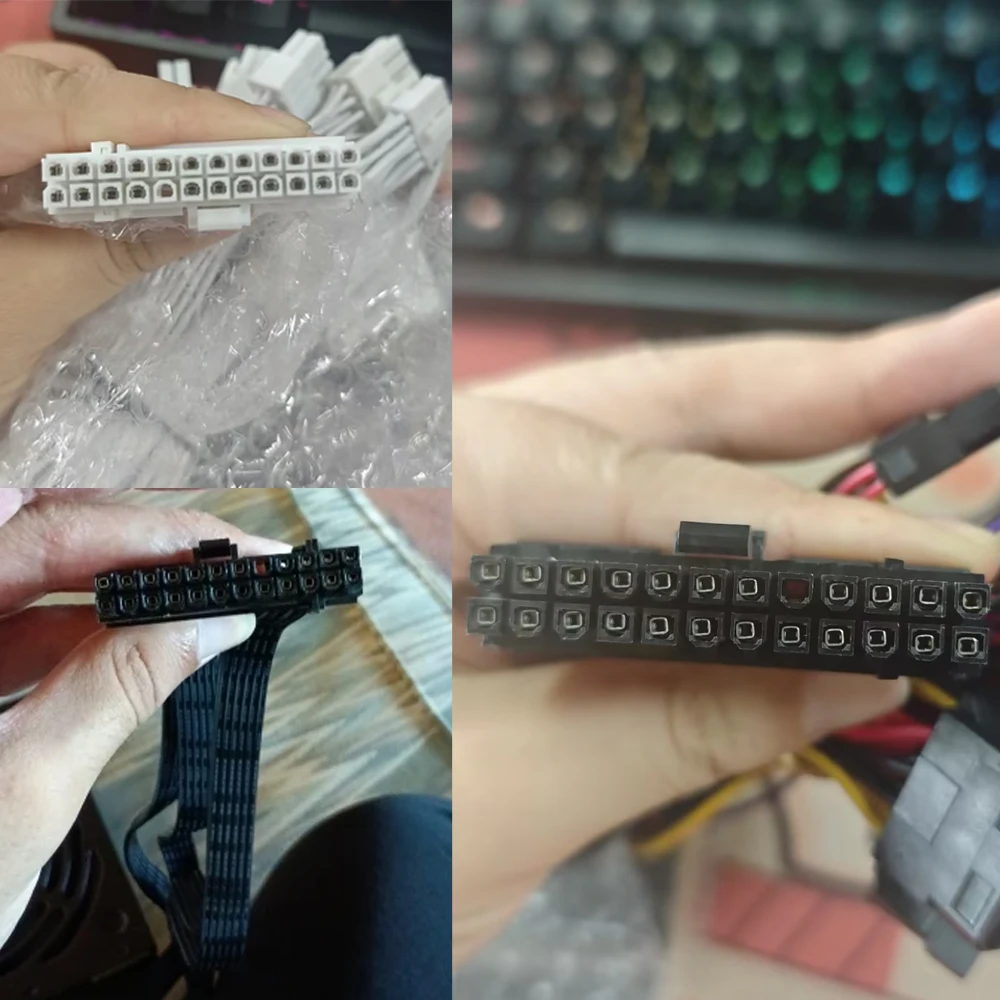

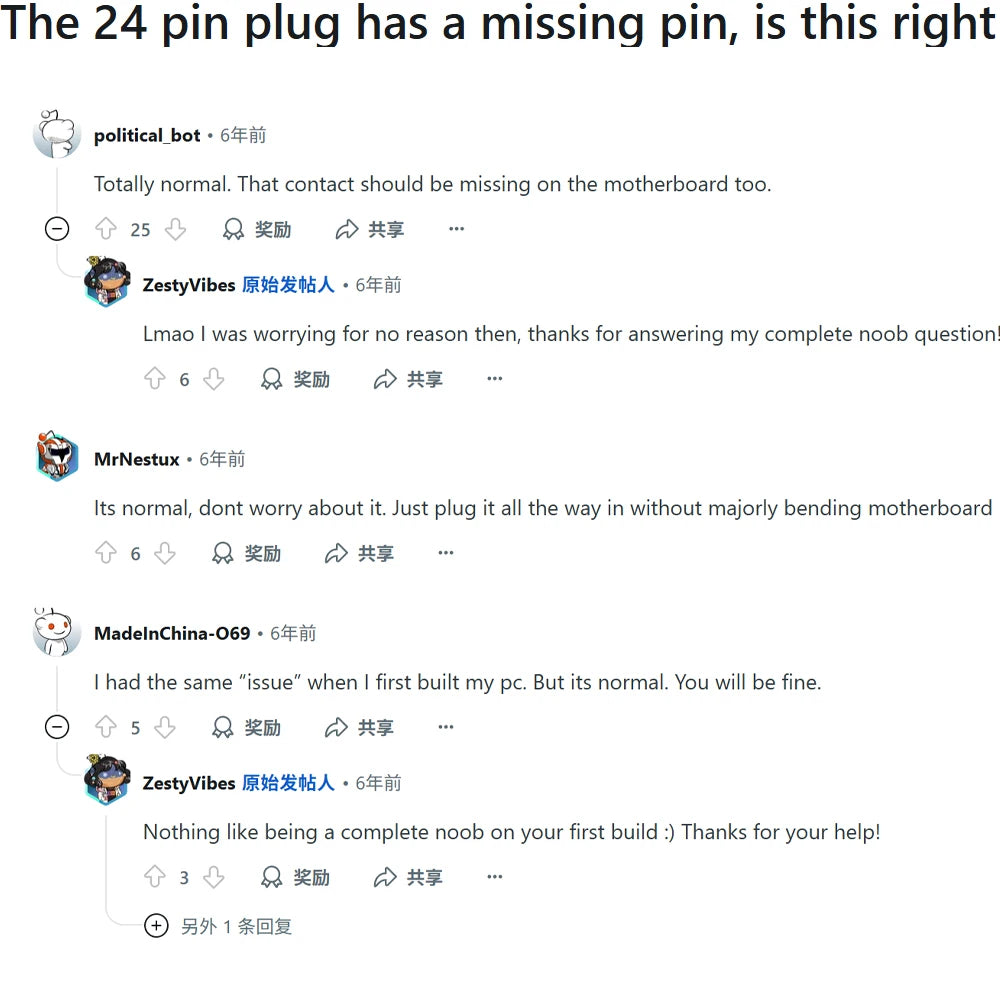

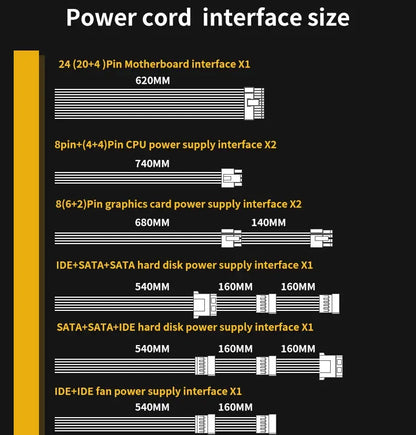

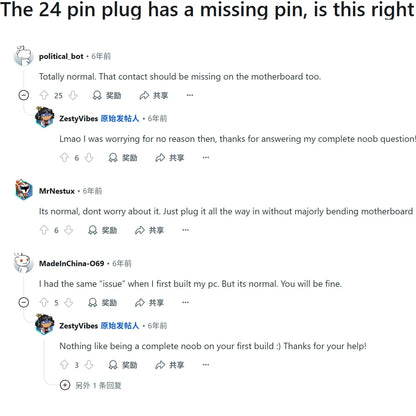

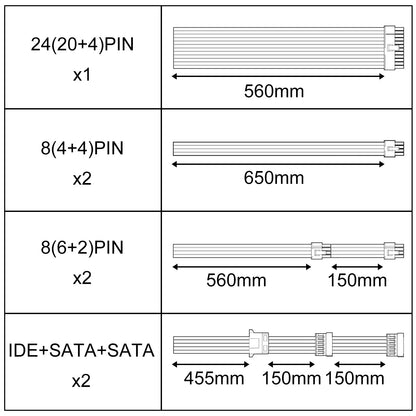

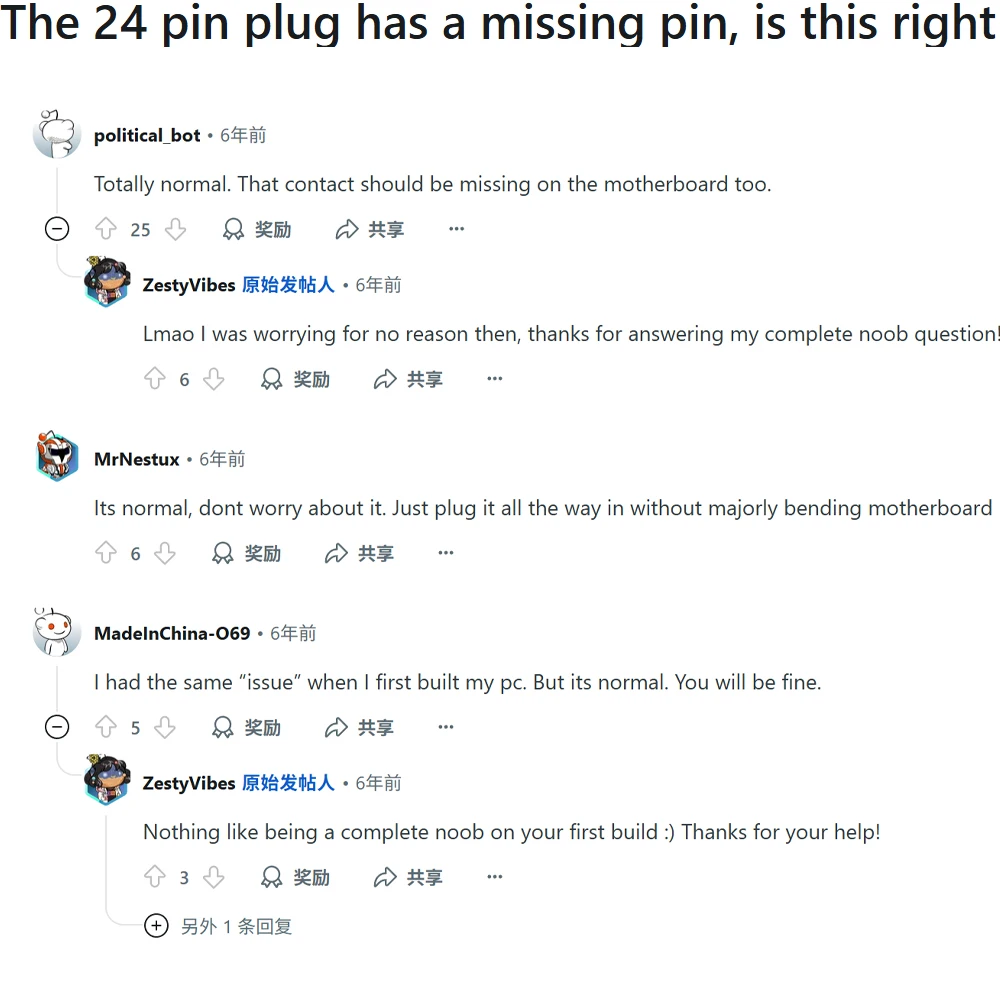

Spiegazione dell'alimentazione (20+4 pin)

Istruzioni di Avvertimento per l'Interruttore Selettore di Tensione

AVVERTENZA: Questo apparecchio è dotato di un selettore di tensione 110V/220V.Il funzionamento della commutazione della tensione è direttamente correlato alla sicurezza delle apparecchiature e alla sicurezza personale degli utenti.È fondamentale seguire rigorosamente i requisiti di questa istruzione per l'operazione; qualsiasi operazione non autorizzata è severamente vietata!

Quando l'apparecchiatura è collegata a un'alimentazione di 220V, se l'interruttore selettore di tensione viene erroneamente impostato sulla posizione 110V, il circuito interno dell'apparecchiatura sopporterà una corrente molto superiore al valore nominale a causa dell'incompatibilità di tensione.Ciò causerà immediatamente un sovraccarico del circuito, provocando un forte surriscaldamento dei componenti, che a sua volta porterà alla fumata dell'apparecchiatura e, nei casi più gravi, a un'esplosione diretta.Ciò potrebbe causare gravi incidenti di sicurezza come incendi e scosse elettriche per l'ambiente circostante e il personale.

Per garantire il funzionamento sicuro e stabile dell'apparecchiatura ed evitare rischi per la sicurezza, assicurati di verificare che la tensione di ingresso dell'alimentatore sia compatibile con la posizione dell'interruttore selettore di tensione prima di collegarlo all'alimentazione: quando si collega a un'alimentazione da 220V, l'interruttore deve essere impostato sulla posizione 220V.Quando si collega a un'alimentazione a 110V, l'interruttore deve essere impostato sulla posizione 110V.Si prega di controllare attentamente prima dell'operazione e di accendere l'alimentazione solo dopo la conferma.

Qualsiasi danno alle apparecchiature, incidente di sicurezza e relativa perdita causati dalla violazione di questa istruzione di avvertimento e dall'operazione errata dell'interruttore selettore di tensione saranno interamente a carico della persona che ha eseguito l'operazione non autorizzata.

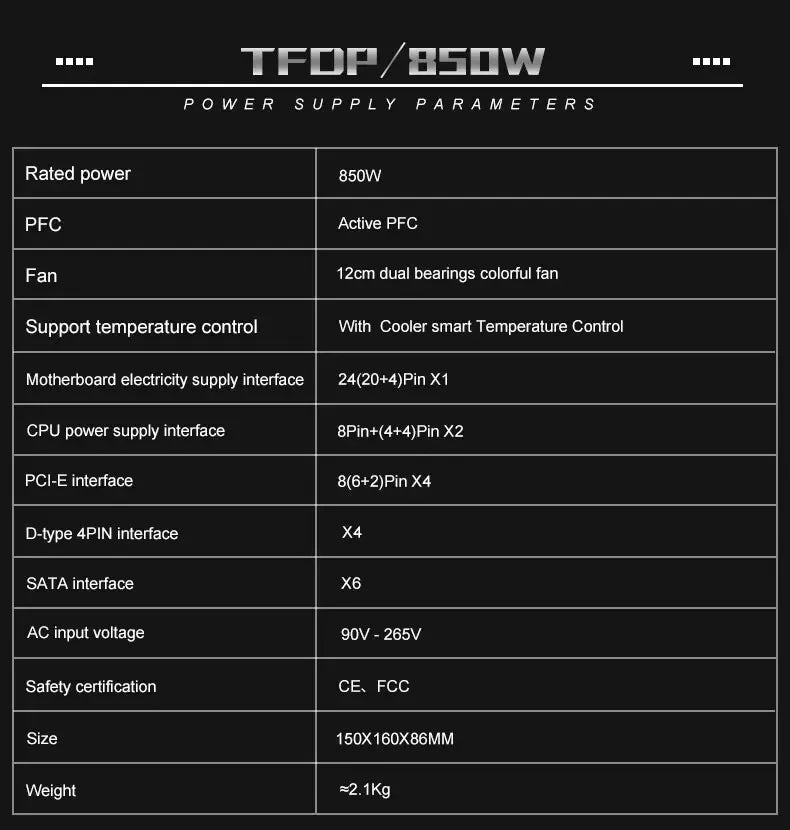

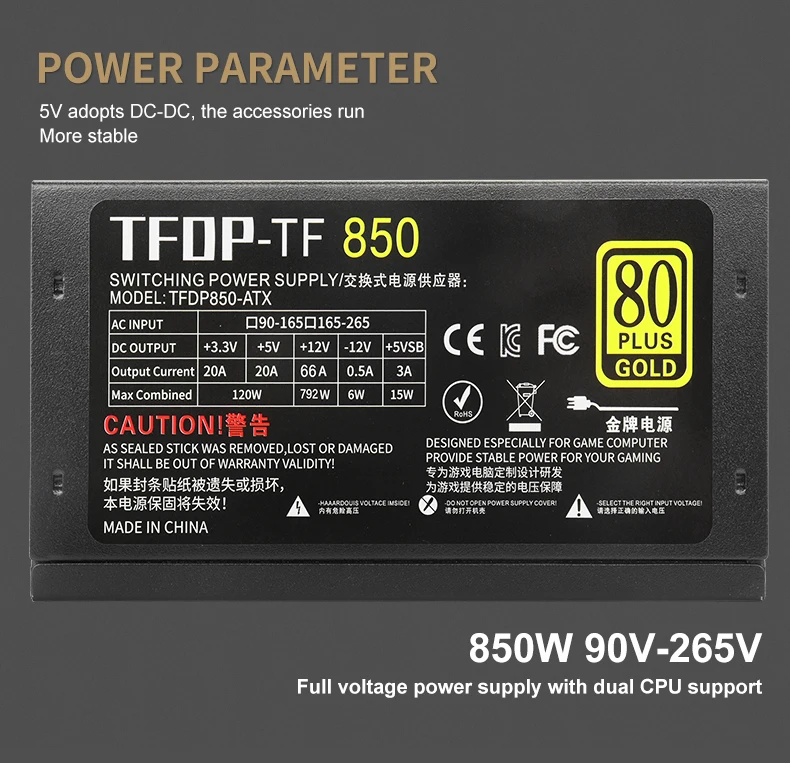

specifica

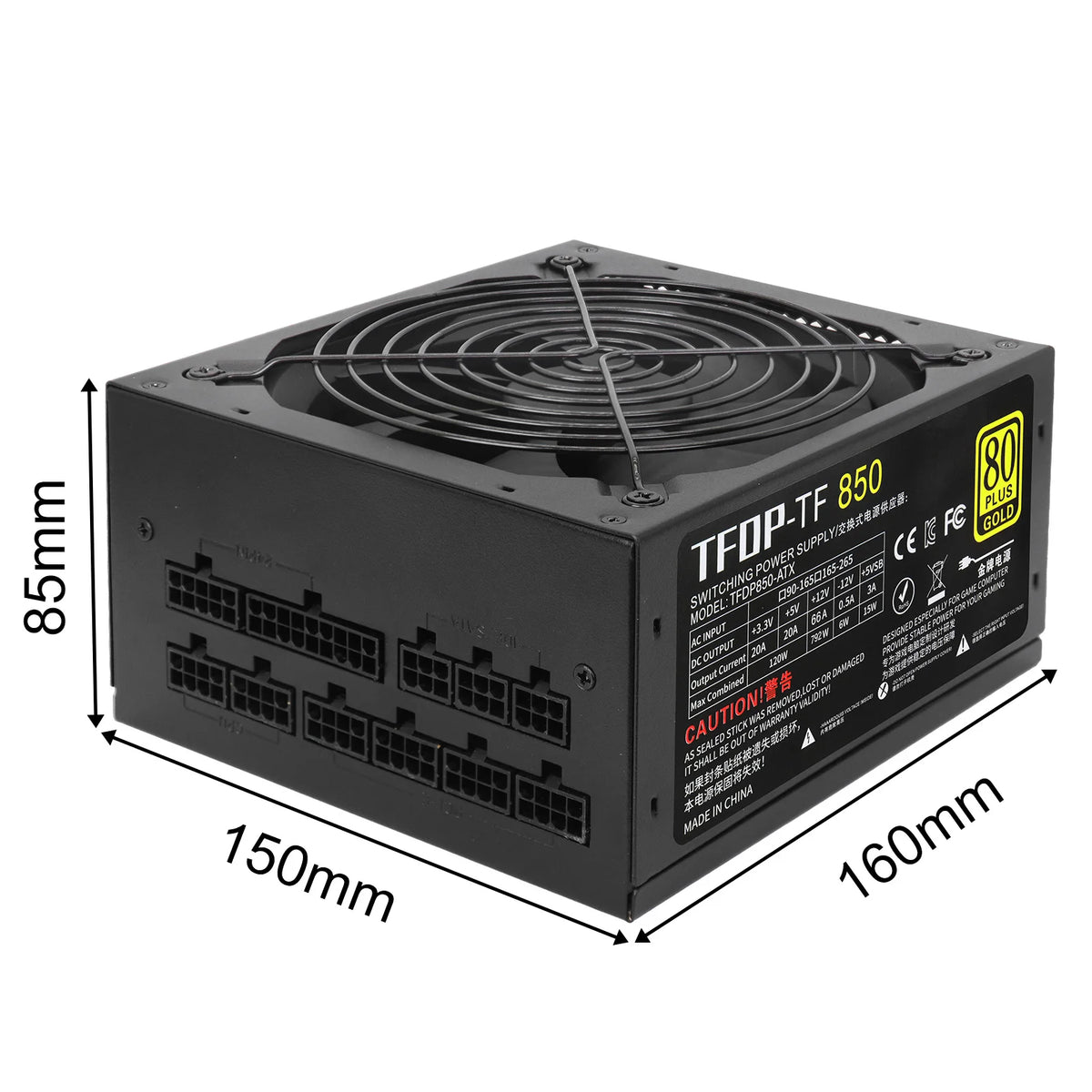

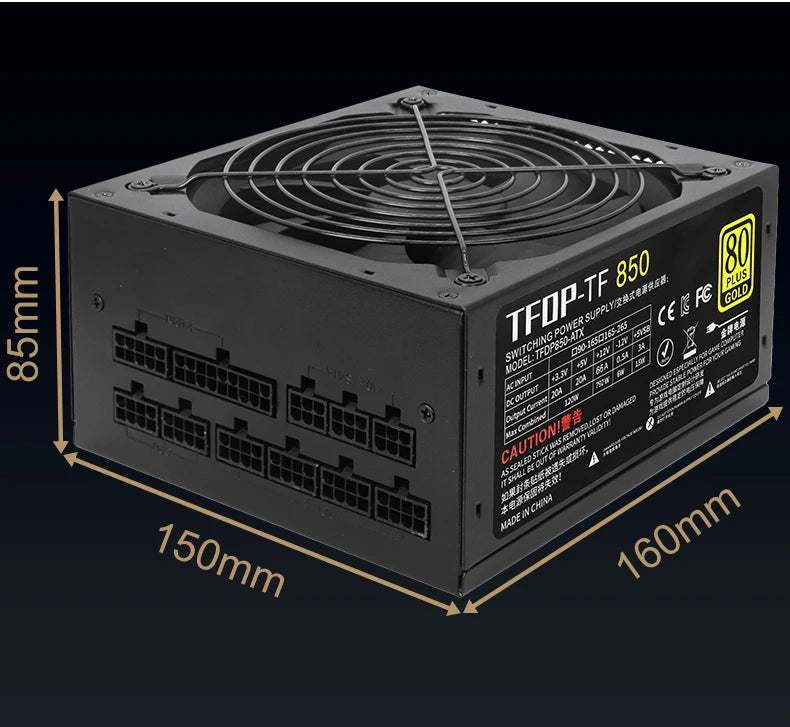

1: Dimensioni dell'alimentatore: 150mm * 160mm * 86mm

2: Standard di alimentazione: ATX 12V

3: Applicabile alla gamma di CPU: AMD, Intel

4: Tipo di PFC: PFC attivo

6: Potenza massima: 1000W

7: Efficienza: 89%

8: Tensione di ingresso: 90V-264V

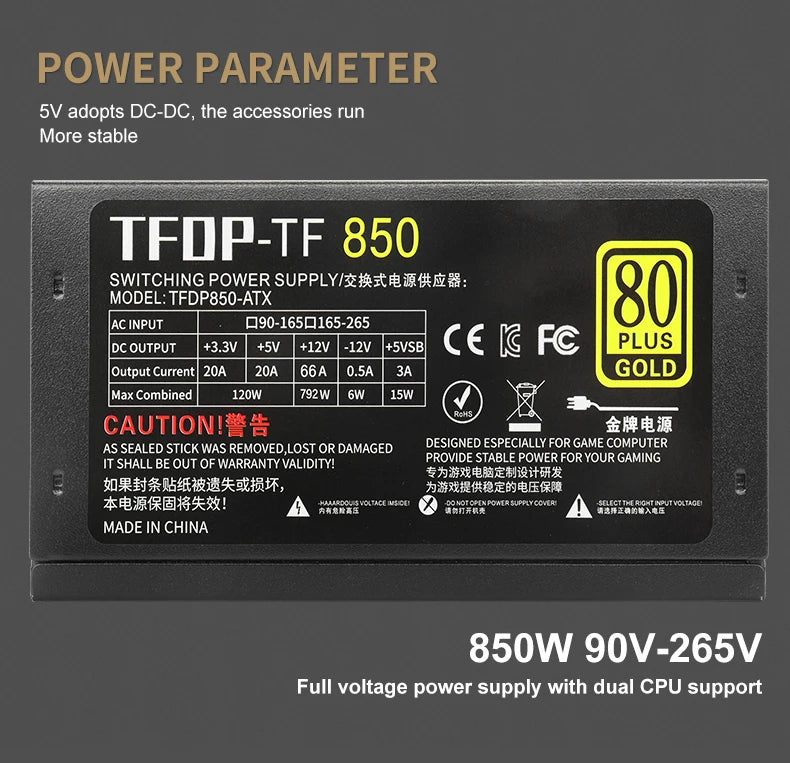

9:+ Corrente di uscita 3,3V 20A

Corrente di uscita +5V 20A

Corrente di uscita +12V1 66A

Corrente di uscita 12V 0,5A

Corrente di uscita +5Vsb 3A

10: Supporta un'ampia gamma di tensioni: Sì

11: Supporta il controllo della temperatura PWM: Sì

12: Certificazioni: CB, CCC, FCC, Classe B, CE, ROHS

13: Peso del prodotto: 2500 g

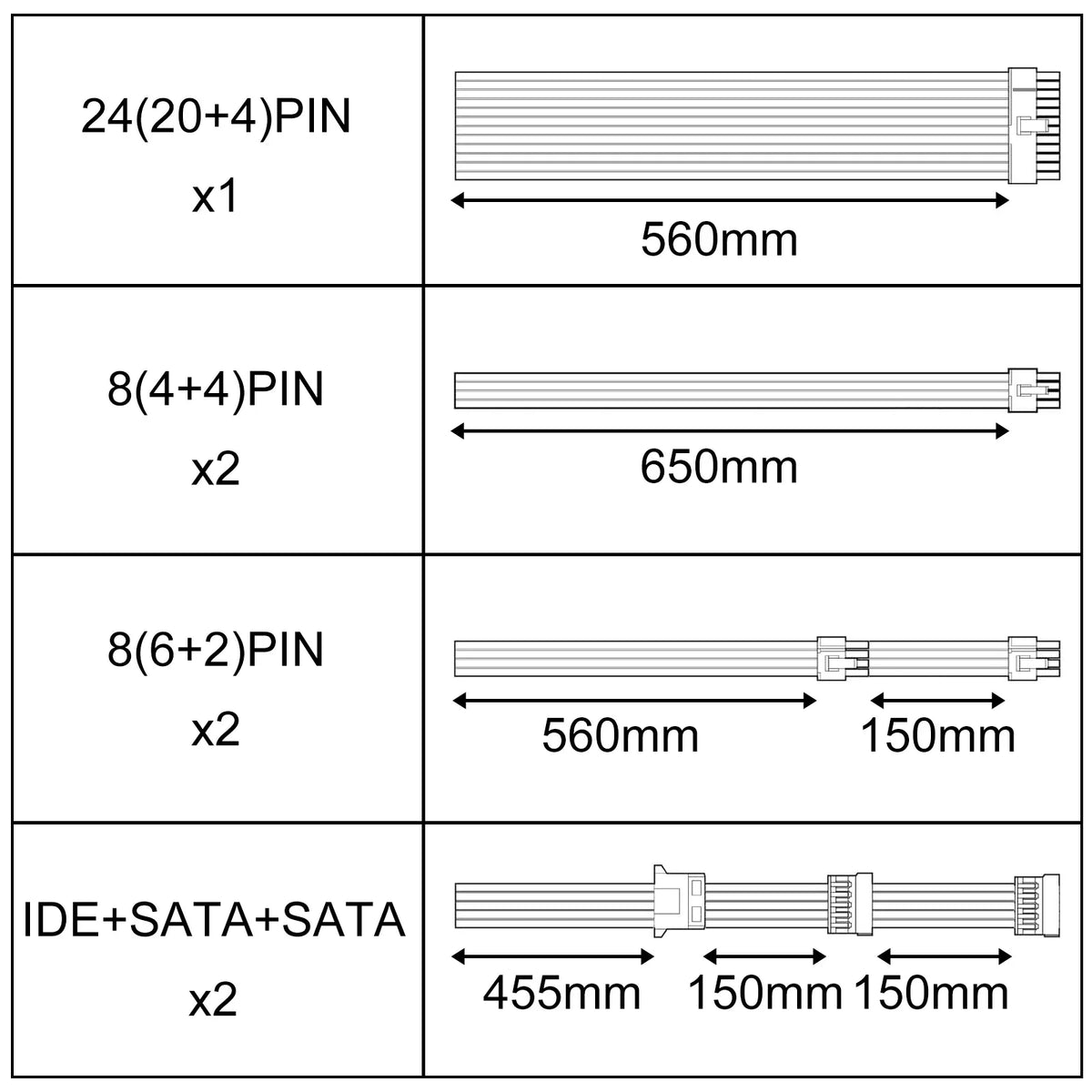

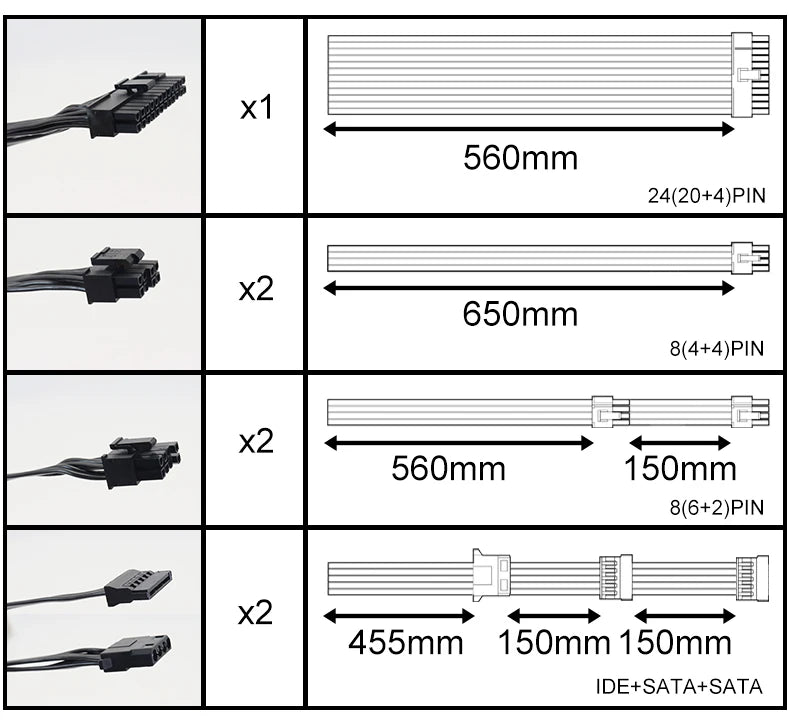

14: Alimentazione supportata: scheda madre 20P / 24P
